Nombre del producto
Conector macho SMA DC-6GHz Está diseñado para satisfacer las crecientes necesidades de rendimiento de los equipos de redes móviles.
Características del producto
Conector RF Tiene bajo PIM, bajo VSWR y excelente adaptación de impedancia, alta frecuencia, desde CC hasta 6 GHz. Es ampliamente utilizado para IBS DAS.
Especificaciones técnicas y mecánicas
DATOS ELÉCTRICOS
Impedancia
50 Ω
Rango de frecuencia (para la interfaz del conector)
6 GHz
Tensión de resistencia dieléctrica (a nivel del mar)
≥
750-1500 V, 50 Hz (dependiendo del cable)
Voltaje de trabajo (a nivel del mar)
≥
250-500 V, 50 Hz (nivel del mar) /
≥
65-125 V, 50 Hz (altura 21000 m)
Resistencia de aislamiento
≥
5000 mΩ
Resistencia de contacto
Conductor interno:
≤
3 mΩ
Conductor exterior:
≤
2,5 mΩ
Fuga de RF (2-3 GHz)
Flexible:
≥
60 dB
Cable semirrígido:
≥
100 dB
DATOS MECÁNICOS
Par de apriete de la tuerca de acoplamiento
0,8 Nm--1,1 Nm / 7,1 pulg.lbs--9,7 pulg.lbs
Fuerza de retención de la tuerca de acoplamiento
≥
270 N / 60,7 libras
Captivación de contacto axial
≥
27 N / 6,1 libras
Durabilidad (apareamientos)
≤
500
DATOS AMBIENTALES
Rango de temperatura
-65°C a +165°C
DATOS DEL MATERIAL
Cuerpos, contactos externos
Recubrimiento de cobre-berilio-Au
Acero inoxidable--Pasivación
Latón--Revestido de Au / Revestido de aleación ternaria
Recubrimiento de bronce fosforoso - Au
Contactos de pin
Recubrimiento de latón/cobre-berilio-Au
Contactos de enchufe
Cobre-berilio/bronce fosforoso--Recubrimiento de Au
casquillos de crimpado
Recubrimiento de latón y oro
Aislante
PTFE
Juntas
Caucho de silicona

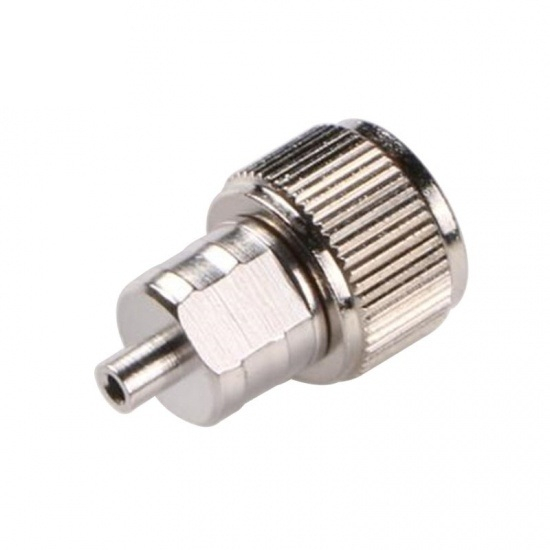

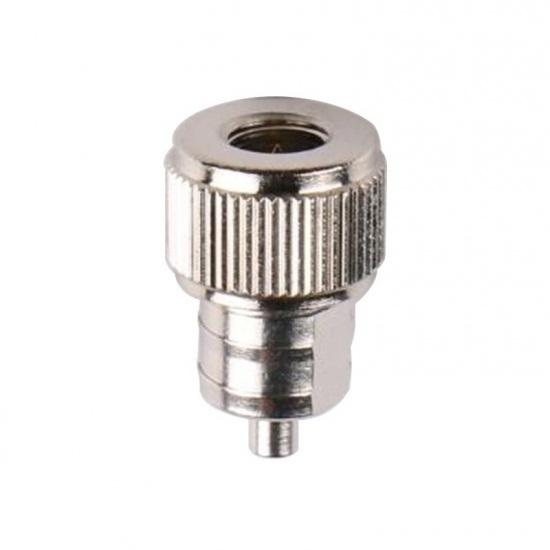

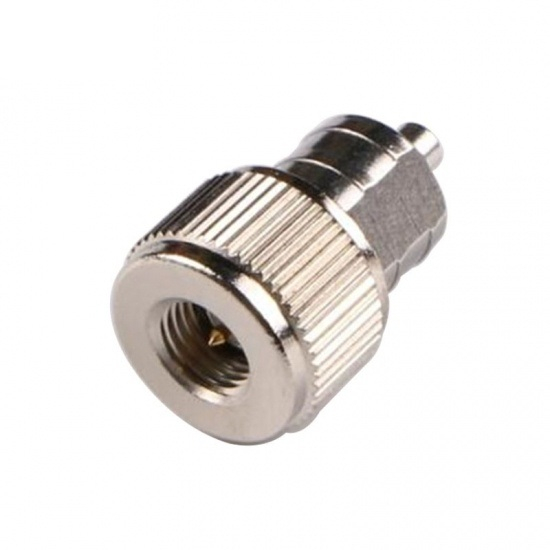

Imagen del producto
