Conector RF DIN macho de 7/16" en ángulo recto para cable Superflex de 1/2".

Conector RF macho DIN de 7/16" en ángulo recto Proporcionan un rendimiento superior tanto en pérdidas de retorno como en distorsión de intermodulación.

Nº de artículo.:
MNRC-1/2-DM
Producto De Origen:
China
Puerto De Envío:
Shanghai/Ningbo/Shenzhen

Consulta ahora

Detalles De Productos

Descripción general del producto

El MNRC-1/2-DM es un dispositivo de alta potencia Abrazadera recta macho DIN de 7/16 Conector RF diseñado para Cables coaxiales de 1/2" Con un robusto mecanismo de acoplamiento roscado, esta serie 7/16 (DIN) está diseñada específicamente para aplicaciones que requieren un alto manejo de potencia, como sistemas de radiodifusión, monitoreo de radar e infraestructura de estaciones base. Con un VSWR bajo de ≤1,10 Gracias a sus excelentes propiedades herméticas, garantiza una atenuación mínima y una baja intermodulación (PIM) en entornos de frecuencia multibanda. Este conector ofrece una solución económica y de alta fiabilidad para aplicaciones críticas de comunicación por microondas.

Especificaciones técnicas y mecánicas

Elemento de parámetro	Detalles de la especificación
Número de modelo	MNRC-1/2-DM
Estándar de interfaz	Según la norma IEC 60169-4
Impedancia característica	50 ohm
Rango de frecuencia	CC - 3 GHz
Tensión de resistencia dieléctrica	≥ 4000 V RMS, 50 Hz, a nivel del mar
Resistencia dieléctrica	≥ 10000M ohmios
Resistencia de contacto	Centro ≤ 1,0 mΩ / Exterior ≤ 0,30 mΩ
VSWR	≤ 1,10
Durabilidad (Ciclos de apareamiento)	≥ 500 ciclos
Material de la carrocería y revestimiento	Latón / Ni o Recubrimiento de trialeación
Material aislante	PTFE
Director de orquesta central	Bronce fosforoso o recubrimiento de plata
Tuerca de acoplamiento	Latón Ni
Rango de temperatura	-40°C a +85°C

Preguntas frecuentes

P1: ¿Por qué se prefiere la interfaz DIN 7/16 para estaciones de radiodifusión y estaciones base?: A: El Conector DIN 7/16 Es físicamente más grande y robusto que los conectores tipo N, lo que le permite manejar niveles de potencia mucho mayores y proporcionar un rendimiento de intermodulación (PIM) superior. Su acoplamiento roscado garantiza un sellado hermético, fundamental para transmisores de alta potencia en exteriores.
P2: ¿Cuál es la ventaja de una tensión de rigidez dieléctrica ≥ 4000 V en esta serie?: A: A 4000 V RMS Esta clasificación indica una excepcional capacidad de aislamiento. En sistemas de transmisión de alta potencia para radiodifusión y televisión, esto evita fallos eléctricos y arcos eléctricos, garantizando la seguridad y la continuidad de la transmisión de la señal bajo altos voltajes pico.
P3: ¿Cómo afecta un VSWR ≤ 1,10 a la eficiencia de mi sistema?: A: A ROE baja (≤ 1,10) Esto significa una eficiencia de adaptación de impedancia extremadamente alta. Reduce la cantidad de potencia reflejada hacia la fuente, maximizando la transmisión de la señal a la antena y evitando la generación de calor que podría dañar el cable de alimentación o el transmisor.
P4: ¿Por qué se utiliza el recubrimiento de Ag (plata) en el conductor central?: A: La plata proporciona la mayor conductividad eléctrica de todos los metales. Recubrimiento de plata Gracias al contacto central de bronce fosforoso, conseguimos una resistencia de contacto mínima (≤ 1,0 mΩ), lo cual es esencial para mantener una baja atenuación y reducir la intermodulación pasiva (PIM).
P5: ¿Se puede utilizar este conector en sistemas de comunicación por radar y microondas?: A: Absolutamente. Su robusto diseño mecánico, alta fiabilidad y excelente rendimiento de blindaje lo hacen ideal para Enlaces de monitoreo por radar y microondas donde la integridad y la durabilidad de la señal en condiciones climáticas extremas (de -40 °C a +85 °C) son primordiales.

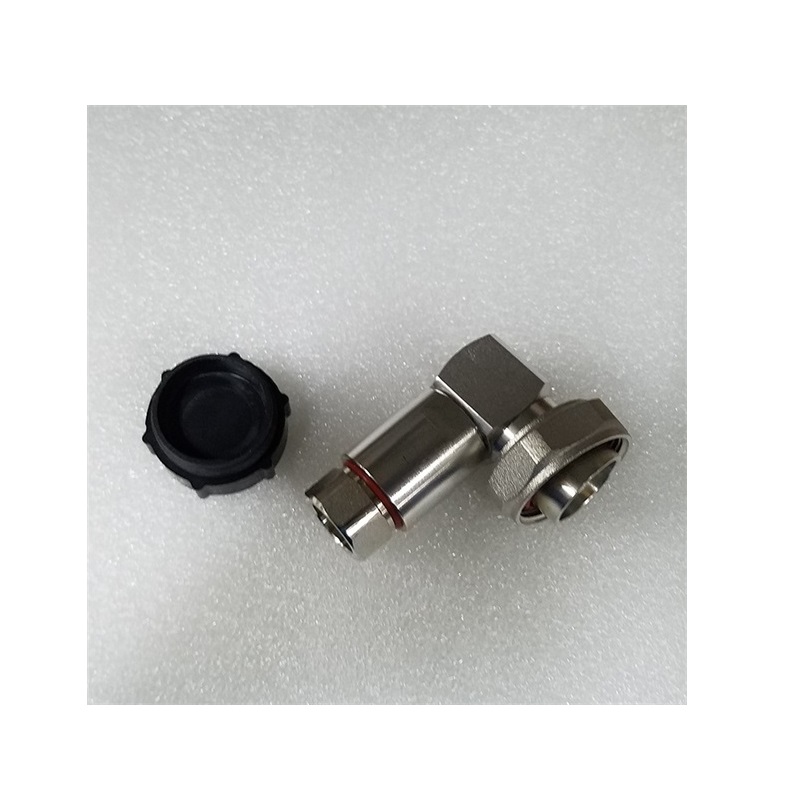

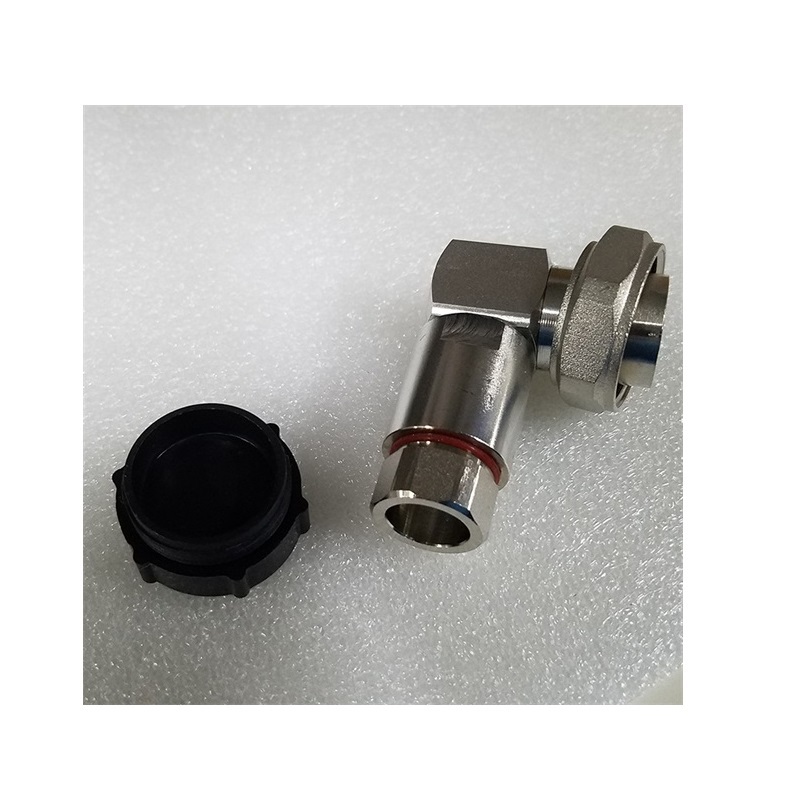

Imágenes de detalles del producto
