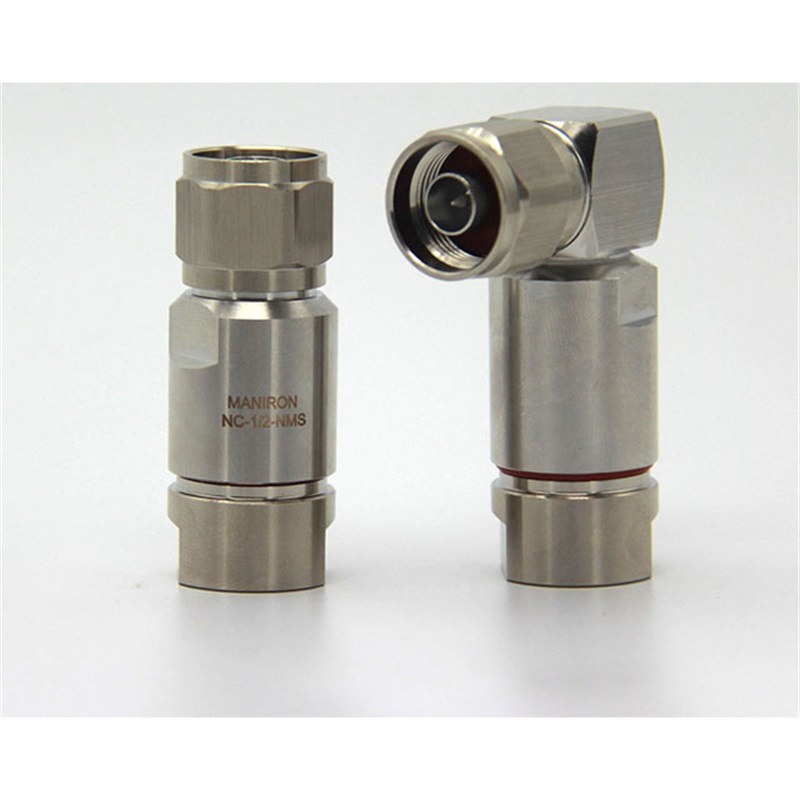

Maniron suministra un conector coaxial RF recto macho N para cable coaxial de 1/2 pulgada.

El conector coaxial RF recto macho N es de alta fiabilidad, excelente resistencia a las vibraciones y excelente rendimiento mecánico y eléctrico.

Nº de artículo.:
MNRC-1/2-NM
Producto De Origen:
China
Puerto De Envío:
Shanghai/Ningbo/Shenzhen

Consulta ahora

Detalles De Productos

Descripción general del producto

El MPRC-1/2-NM es un conector coaxial RF recto N-Macho de ingeniería de precisión diseñado para telecomunicaciones de alto rendimiento y Proyectos IBS . Operando desde De CC a 3 GHz Ofrece una adaptación de impedancia excepcional y una baja ROE (Relación de Onda Estacionaria). Este conector utiliza un robusto mecanismo de acoplamiento de tipo tornillo para garantizar una conexión segura y de baja pérdida. Es compatible con una amplia gama de cables, incluidos cables flexibles, semirrígidos y corrugados, lo que lo convierte en una opción versátil para infraestructuras que requieren alta fiabilidad y un excelente rendimiento en intermodulación pasiva (PIM).

Especificaciones técnicas y mecánicas

Elemento de parámetro	Detalles de la especificación
Número de modelo	MPRC-1/2-NM
Estándar de interfaz	Según la norma IEC 60169-16
Impedancia característica	50 ohm
Rango de frecuencia	CC-3 GHz
Tensión de resistencia dieléctrica	≥2500 V RMS, 50 Hz
Resistencia dieléctrica	≥5000M ohmios
Resistencia de contacto central	≤1,0 M ohmios
Resistencia de contacto exterior	≤0,25 M ohmios
VSWR	≤1,15
Durabilidad (Ciclos de apareamiento)	≥500 ciclos
Placas para el cuerpo	Latón Ni o trialeación
Material aislante	PTFE
Recubrimiento del conductor central	Bronce fosforoso o plata
Material de la tuerca de acoplamiento	Latón Ni
Temperatura de funcionamiento	-40°C a +85°C

Preguntas frecuentes

P1: ¿Qué clasificaciones PIM admite este conector N-macho?: A: Dependiendo del conjunto de cables y la configuración específica, esta serie de conectores está diseñada para admitir -105 dBc, -120 dBc y ultrabajo -150 dBc Las clasificaciones PIM garantizan una mínima interferencia en proyectos IBS sensibles.
P2: ¿Qué tipos de cables se pueden terminar con esta serie de conectores?: A: Es muy versátil, con estilos disponibles para flexible, adaptable, semirrígido y corrugado Tipos de cables. Se admiten procesos de terminación tanto por crimpado como por abrazadera para adaptarse a diferentes requisitos de instalación.
P3: ¿Cómo mejora la fiabilidad el mecanismo de acoplamiento de tipo tornillo?: A: El mecanismo de tipo tornillo proporciona una Conexión física sólida y segura A diferencia de los conectores de desconexión rápida, esta interfaz roscada garantiza una excelente estabilidad eléctrica y resistencia a las vibraciones, lo cual es fundamental para infraestructuras exteriores e interiores a largo plazo.
P4: ¿Por qué es importante elegir el recubrimiento de triple aleación para el cuerpo del conector?: A: Recubrimiento de triple aleación (A menudo Albaloy) proporciona una resistencia a la corrosión superior en comparación con el níquel estándar, a la vez que ofrece una mejor conductividad eléctrica y características PIM significativamente más bajas para aplicaciones de alta frecuencia.
P5: ¿Cuál es el rango de frecuencia máximo que puede soportar este conector tipo N?: A: Si bien el modelo estándar MPRC-1/2-NM está optimizado para CC-3 GHz con ≤1,15 VSWR, nuestros conectores tipo N de gama alta pueden extenderse hasta 18 GHz dependiendo del tipo de cable específico y de los requisitos de precisión.

Dibujo Mecánico (mm)

N male straight RF coaxial connector
