Conector coaxial RF macho DIN de 7/16" para cable de 7/8".

El conector RF DIN macho ofrece una baja relación de onda estacionaria (VSWR) y una excelente adaptación de impedancia, admite una clasificación PIM de -105/-120/-150 dBc y se utiliza ampliamente en proyectos IBS.

Nº de artículo.:
MNC-7/8-DM
Producto De Origen:
China
Puerto De Envío:
Shanghai/Ningbo/Shenzhen

Consulta ahora

Detalles De Productos

Descripción general del producto

El MNC-7/8-DM es un producto premium Macho de 7/16 DIN Conector coaxial diseñado específicamente para Cables de alimentación de 7/8" Conocido por su robusta construcción y manejo de potencia superior, este conector es una opción estándar para estaciones base de alta capacidad y soluciones para interiores (IBS). Ofrece un rendimiento excepcional. VSWR bajo de ≤1,10 y una excelente adaptación de impedancia en todo el CC-3 GHz Con su alto rango de voltaje de resistencia dieléctrica y su rendimiento PIM confiable, garantiza una integridad de señal estable en entornos de RF de misión crítica.

Especificaciones técnicas y mecánicas

Elemento de parámetro	Detalles de la especificación
Número de modelo	MNC-7/8-DM
Estándar de interfaz	Según la norma IEC 60169-4
Rango de frecuencia	CC - 3 GHz
VSWR	≤ 1,10
Tensión de resistencia dieléctrica	≥ 4000 V RMS, 50 Hz
Resistencia dieléctrica	≥ 10000 M ohmios
Resistencia de contacto	Centro ≤ 1,0 mΩ / Exterior ≤ 0,30 mΩ
Material de la carrocería y revestimiento	Latón / Aleación triple o chapado en níquel
Material aislante	PTFE
Director de orquesta central	Bronce fosforoso con recubrimiento de plata
Temperatura de funcionamiento	-40°C a +85°C

Preguntas frecuentes

P1: ¿Por qué se prefiere el conector DIN de 7/16" para cables de alimentación de 7/8"?: A: El Interfaz DIN 7/16 Está diseñado para aplicaciones de alta potencia y bajas pérdidas. Cuando se utiliza con cables de 7/8", proporciona la integridad estructural y la superficie de contacto necesarias para manejar grandes cargas de señal, manteniendo niveles extremadamente estables de PIM y VSWR.
P2: ¿Cuál es la importancia de la tensión de rigidez dieléctrica ≥ 4000 V?: A: Esta alta tensión nominal garantiza que el aislamiento interno del conector se mantenga efectivo incluso bajo sobretensiones. Previene la formación de arcos eléctricos y las averías, lo cual es fundamental para la seguridad y la fiabilidad a largo plazo en estaciones base exteriores y líneas troncales interiores de alta potencia.
P3: ¿Cómo beneficia a mi instalación de RF el VSWR ≤ 1,10?: A: A VSWR de ≤ 1,10 Esto indica una adaptación de impedancia superior. Al minimizar las reflexiones de la señal hacia la fuente, se maximiza la energía que llega a la antena y se reduce la generación de calor en el conector y el conjunto de cables.
P4: ¿Es necesario el recubrimiento de plata (Ag) en el conductor central?: R: Sí. La plata tiene la mayor conductividad eléctrica de todos los metales. Recubrimiento de plata En el conductor central se reduce la resistencia de contacto (≤ 1,0 mΩ), lo cual es esencial para lograr los bajos índices de intermodulación pasiva (PIM) que requieren las modernas redes 4G y 5G.
P5: ¿Se puede utilizar este conector en entornos de alta humedad o al aire libre?: A: Absolutamente. Con un amplio rango de temperatura ( -40°C a +85°C Gracias a su resistente revestimiento de triple aleación o níquel, está diseñado para resistir la degradación ambiental. Cuando se sella correctamente, proporciona una conexión duradera y resistente a la intemperie para alimentadores externos.

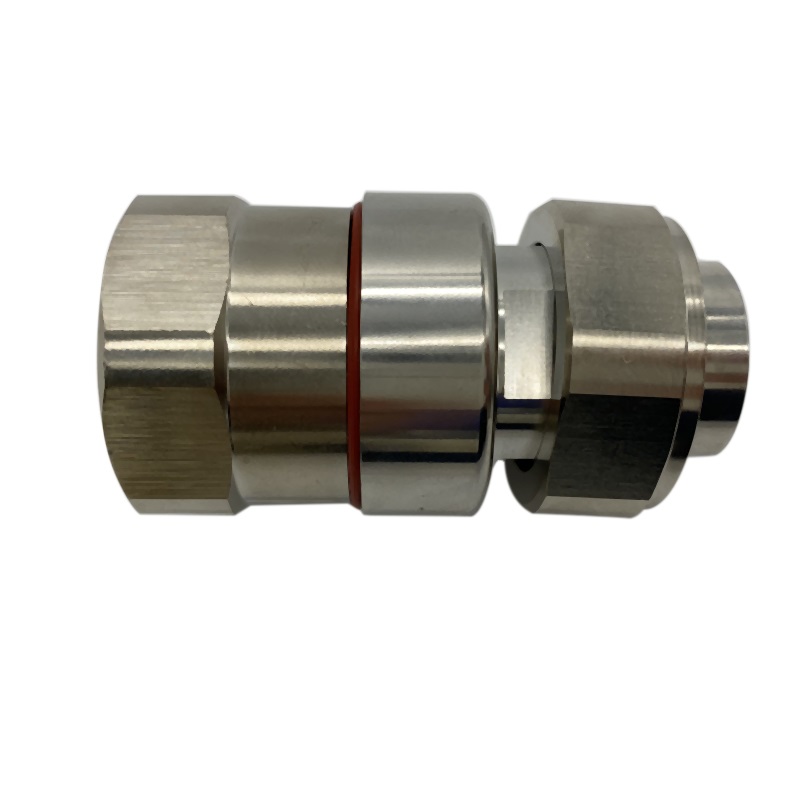

7/16 DIN-Male RF Connector
