RF coaxial connector 1/2 Male Right Angle

Conector coaxial RF de 1/2" macho en ángulo recto

El conector coaxial RF de 1/2" macho en ángulo recto ofrece una baja relación de onda estacionaria (VSWR) y una excelente adaptación de impedancia, admite una clasificación PIM de -105/-120/-150 dBc y se utiliza ampliamente en proyectos IBS.

Nº de artículo.:
MNC-1/2-NMR
Producto De Origen:
China
Puerto De Envío:
Shanghai/Ningbo/Shenzhen

Consulta ahora

Detalles De Productos

Descripción general del producto

El RMN MNC-1/2 es de alta precisión Ángulo recto macho tipo N Conector coaxial de RF diseñado para Cables flexibles o superflexibles de 1/2". Diseñado para un rendimiento máximo en soluciones para edificios (IBS), admite un rango de frecuencia de De CC a 3 GHz Este conector presenta un diseño en ángulo recto, lo que lo hace ideal para instalaciones en espacios reducidos donde la flexión del cable está restringida. Con un VSWR bajo de ≤1,15 Gracias a su revestimiento de triple aleación de primera calidad, garantiza una excelente adaptación de impedancia y una durabilidad a largo plazo en infraestructuras de telecomunicaciones críticas.

Especificaciones técnicas y mecánicas

Elemento de parámetro	Detalles de la especificación
Número de modelo	RMN MNC-1/2
Estándar de interfaz	Según la norma IEC 60169-16
Rango de frecuencia	CC - 3 GHz
Impedancia característica	50 ohmios
VSWR	≤ 1,15
Resistencia dieléctrica	≥ 5000 M ohmios
Resistencia de contacto	Interior ≤ 1,0 mΩ / Exterior ≤ 0,25 mΩ
Ciclos de apareamiento (durabilidad)	≥ 500 veces
Material de la carrocería y revestimiento	Latón / Aleación triple o chapado en níquel
Material aislante	PTFE (Teflón)
Temperatura de funcionamiento	-40°C a +85°C

Preguntas frecuentes

P1: ¿Cuándo debo elegir un conector en ángulo recto (RA) en lugar de uno recto?: A: Conectores en ángulo recto Son esenciales en espacios reducidos, como dentro de pequeñas carcasas de equipos o al tender cables de 1/2" alrededor de esquinas pronunciadas. Previenen una tensión excesiva por flexión del cable, que puede dañar su estructura interna y degradar el rendimiento de la señal.
P2: ¿Cómo afecta un VSWR bajo (≤ 1,15) a la eficiencia del sistema?: A: A VSWR bajo Esto significa una mínima reflexión de la señal en el punto de conexión. De esta forma, se garantiza la máxima potencia transmitida desde el transmisor a la antena, lo que reduce la pérdida de energía y evita la acumulación de calor que puede dañar los componentes de radiofrecuencia sensibles.
P3: ¿Este conector tipo N es compatible con diferentes tipos de cables?: A: Este modelo específico está diseñado para Cables coaxiales de 1/2" Proporciona una terminación segura y resistente a la intemperie y cumple con la normativa. IEC 60169-16 estándar, lo que garantiza la compatibilidad con todas las interfaces hembra tipo N estándar.
P4: ¿Cuáles son las ventajas del recubrimiento de triple aleación en el cuerpo del conector?: A: Recubrimiento de triple aleación (A menudo una mezcla de cobre, estaño y zinc) ofrece una conductividad eléctrica y una resistencia a la corrosión superiores en comparación con el niquelado estándar. Además, ayuda a mantener un índice de intermodulación pasiva (PIM) más bajo con el paso del tiempo.
P5: ¿Puede este conector soportar temperaturas exteriores extremas?: R: Sí. Con un rango de temperatura de funcionamiento de -40°C a +85°C Gracias a su aislamiento de PTFE de alta calidad, está diseñado para ofrecer un rendimiento fiable tanto en entornos exteriores adversos como en ambientes interiores IBS con temperatura controlada.

Imágenes de detalles del producto

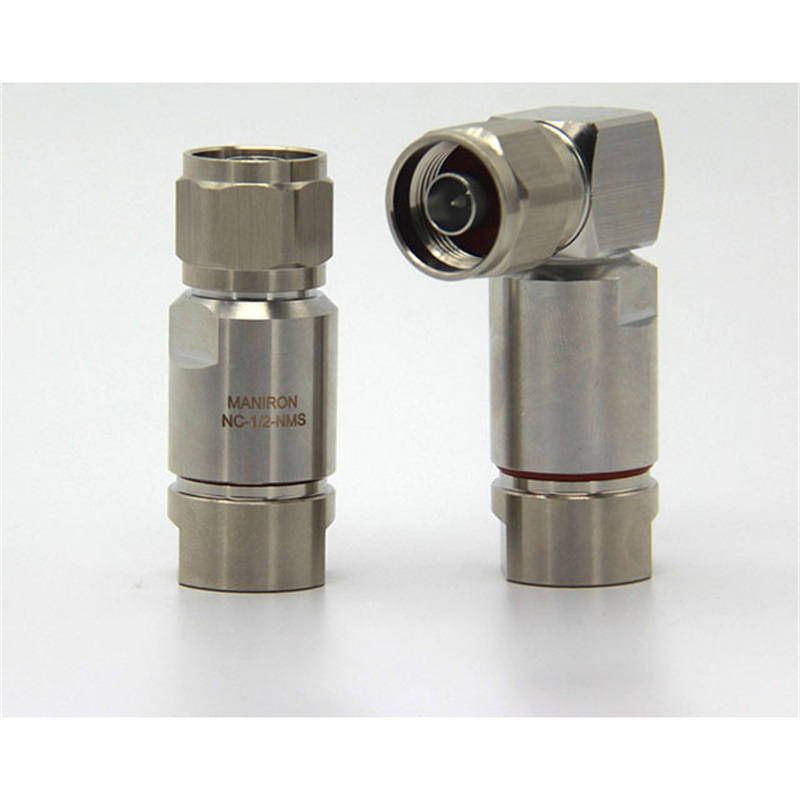

RF coaxial connector 1/2" Male Right Angle
