español

Conector coaxial RF DIN macho de 7/16 para cable superflexible de 1/2".

El conector coaxial macho RF DIN de 7/16 ofrece una baja ROE y una excelente adaptación de impedancia, admite una clasificación PIM de -105/-120/-150 dBc y se utiliza ampliamente en proyectos IBS.

Nº de artículo.:
MNRC-1/2FC-DMS
Producto De Origen:
China
Puerto De Envío:
Shanghai/Ningbo/Shenzhen

Consulta ahora

Detalles De Productos

Descripción general del producto

El MPRC-1/2FC-DMS es un conector RF macho 7/16 DIN de alto rendimiento diseñado para Cables coaxiales flexibles de 1/2" . Operando desde De CC a 6 GHz Este conector ofrece una estabilidad eléctrica excepcional con baja pérdida de inserción (≤0,3 dB) y una adaptación de impedancia superior. Diseñado para cumplir con IEC 61169-35 Cumple con los estándares, cuenta con una robusta construcción de latón y aislamiento de PTFE de alta calidad, lo que la convierte en una opción confiable para sistemas de antenas exteriores y entornos de transmisión de alta potencia en temperaturas extremas.

Especificaciones técnicas y mecánicas

Número de modelo	MPRC-1/2FC-DMS
Interfaz	Según la norma IEC 61169-35
Eléctrico	Impedancia característica	50 ohm
	Rango de frecuencia	CC-6 GHz
	Pérdida de inserción	≤ 0,3 dB
	Resistencia dieléctrica	≥ 5000 M ohmios
	Resistencia de contacto	Resistencia central ≤ 3M ohmios / Resistencia exterior ≤ 2M ohmios
	VSWR	≤ 1,20
	Rango de temperatura	-55 a +125 ℃
Mecánico	Durabilidad	≥ 500 ciclos de apareamiento
	Material de la carrocería / Revestimiento	Latón / Ni o aleación triple
	Aislante	PTFE
	Director de orquesta central	Bronce fosforoso / Recubrimiento de plata
	Tuerca de acoplamiento	Latón / Niquelado
	Compatibilidad de cables	Cable alimentador flexible de 1/2"

Preguntas frecuentes

P1: ¿Qué ventajas ofrece un rango de frecuencia de 6 GHz para un conector DIN?: A: La mayoría de los conectores DIN estándar funcionan hasta 3 GHz. hasta 6 GHz Esto hace que este conector sea adecuado para aplicaciones 5G de alta frecuencia sub-6GHz, comunicaciones por satélite y enlaces de datos de alta velocidad donde la integridad de la señal en bandas más altas es fundamental.
P2: ¿Por qué es importante el rango de temperatura de -55 a +125 ℃?: A: Este rango de temperatura extendido garantiza que el conector pueda funcionar en entornos extremos , desde condiciones árticas hasta instalaciones en desiertos de altas temperaturas o aplicaciones industriales donde los equipos generan una carga térmica significativa.
P3: ¿Cómo beneficia a mi sistema de RF una baja pérdida de inserción (≤0,3 dB)?: A: Bajo Pérdida de inserción Esto significa que se disipa muy poca potencia de señal en forma de calor dentro del conector. De esta manera, se garantiza que la máxima señal posible llegue a la antena, mejorando la cobertura general del sistema y la eficiencia energética.
P4: ¿Cuál es la diferencia entre el chapado en aleación triple y el chapado en níquel para la carrocería?: A: Si bien el níquel es duradero, Triple aleación (bronce blanco) es no magnético. El uso de recubrimientos no magnéticos reduce significativamente la intermodulación pasiva (PIM), lo que lo convierte en la opción preferida para las estaciones base celulares multicarrier modernas.
P5: ¿Este conector es compatible con cables superflexibles de 1/2"?: A: Este modelo específico está diseñado para Flexible de 1/2" (estándar) Cables de alimentación. Si utiliza cable Superflexible (corrugado anular) de 1/2", asegúrese de que el mecanismo de sujeción interno sea compatible o póngase en contacto con nosotros para obtener la versión específica de Superflex.

Imágenes de detalles del producto

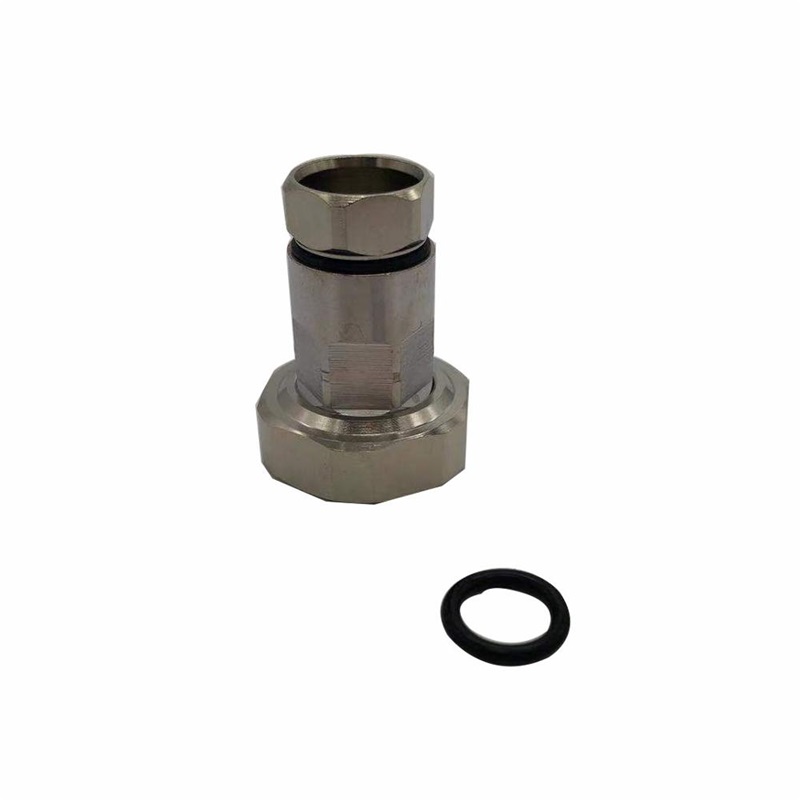

7/16 male RF DIN plug coaxial connector

7/16 male RF DIN coaxial connector for 1/2
