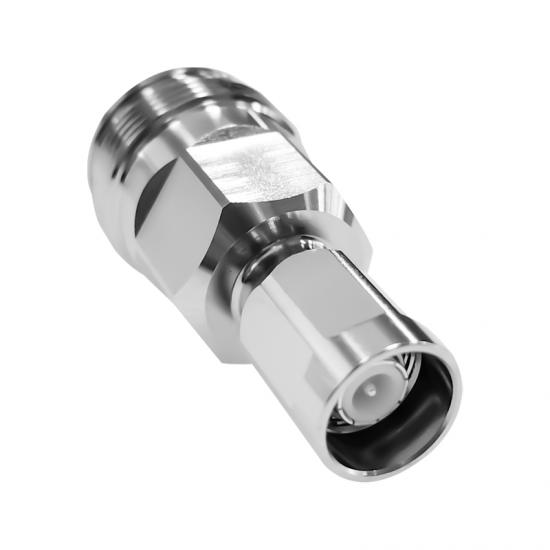

Conectores rectos macho N de alta calidad para 1/2 cable

Conectores rectos macho N de alta calidad para 1/2 cable Los conectores de cable coaxial RF se utilizan normalmente con cables coaxiales y están diseñados para mantener el blindaje que ofrece el diseño coaxial. Los conectores de RF de varios tipos se utilizan generalmente para funciones inalámbricas. Un lado generalmente se conecta con 1/2 cable, el otro lado se combina con componentes pasivos de RF.
  • Nº de artículo.:

    MNRC-1/2-NM-2
  • Producto De Origen:

    China
  • Puerto De Envío:

    Shanghai/Ningbo/Shenzhen
  • Detalles De Productos

nombre del producto

Abrazadera recta enchufe macho N conectores rf están disponibles con la impedancia de 50ohm y 75ohm. El rango de frecuencia se extiende a 18GHz. dependiendo del conector y tipo de cable. El mecanismo de acoplamiento tipo tornillo proporciona una conexión robusta y confiable. Conector RF Hay estilos disponibles para tipos de cables flexibles, conformables, semirrígidos y corrugados. Para esta serie se utilizan procesos de terminación de cable de engarzado y abrazadera. (DC-3GHz, N macho, VSWR bajo)


Características del producto

Conectores de rf de abrazadera recta de enchufe macho N Frecuencia de banda múltiple, baja atenuación y excelente adaptación de impedancia, soporta-105 / -120 / -150dBc PIM Rating y ampliamente utilizado en proyectos IBS



Especificaciones técnicas & mecánicas

Especificación general

Interfaz

N hombre

Cuerpo Stype

Derecho

especificaciones electricas

Impedancia, ohmios

50

Banda de frecuencia de funcionamiento

0.3MHz a 3GHz

Voltaje de resistencia dieléctrica

2 kV CC

IMD de tercer orden

-153dBc mínimo, -160 típico

IMD de tercer orden, método de prueba

Portadores de 2x20 vatios.

Energía promedio

0,6 kW

Pico de potencia, máximo

10 kW

Pérdida de inserción, típica

0,05

Efectividad de blindaje

-130dB

Pérdida de retorno (VSWR)

CC a 1 GHz

39 dB (1,02)

1GHz a 2GHx

38 dB (1,03)

2 GHz a 3GHz

34 dB (1,04)

Especificación mecánica

Revestimiento de contacto externo

Plata

Revestimiento de contacto interno

Plata

Durabilidad de la interfaz

500 ciclos

Método de prueba de durabilidad de la interfaz

IEC 16916

Fuerza mínima de extracción del conector

350 libras

High Quality N male straight connectors for 1/2 cable
