bajo PIM 5-30dB acoplador direccional rf con 4310 conector

acoplador direccional con frecuencia 617-4200MHz, acoplamiento 5 / 6 / 7 / 8 / 10 / 15 / 20 / 30dB, bajo PIM -161dBc, VSWR bajo, alto Aislamiento.
  • Nº de artículo.:

    MNL-DC-XXdB-642-41F
  • Producto De Origen:

    China
  • Marca:

    Maniron
  • Puerto De Envío:

    Shanghai//Ningbo/Shenzhen
  • Color:

    Black
  • MOQ:

    1
  • Detalles De Productos

nombre del producto

617-4200MHz bajo PIM -161dBc acoplador direccional del rf

los bajo PIM direccional proporcionan un acoplamiento plano de una ruta de señal a otra con directividad (en una dirección solo) y bajo VSWR. Con el diseño único de PIM rendimiento y manejo de potencia, acopladores direccionales del rfofertas -161dBc extra bajo PIM y en toda la urtra rango de frecuencia (617-4200MHz) cubre tanto la seguridad pública como 5G Bandas.


Características del producto

◆ con banda de frecuencia ancha

◆ 2G / 3G / 4G / LTE / 5G cobertura

◆ baja pasiva Intermodulación

◆ bajo VSWR & pérdida de inserción

◆ alto aislamiento, interior & Aplicación IP65 para exteriores

◆ ampliamente utilizado para En la construcción soluciones



técnico y mecánico especificaciones

N º de Modelo.

MNL-DC-XXdB-642-41F-161dBc

(xx se refiere al acoplamiento valor)

Frecuencia (MHz)

617-4200MHz

Acoplamiento (dB)

5dB

± 1,2 dB

6dB

± 1,2 dB

7dB

± 1,2 dB

8dB

± 1.3dB

10dB

± 1.4dB

13dB

± 1.4dB

15dB

± 1,5 dB

20dB

± 1,5 dB

30dB

± 1.8dB

inserción Pérdida (dB)

2,2 dB

1,75 dB 1.4dB 1.3dB 1.1dB 0,7 dB 0.5dB 0.3dB 0.3dB

Directividad (dB)

≥18dB

≥18dB ≥18dB ≥18dB ≥18dB
≥18dB
≥18dB
≥18dB
≥15dB

VSWR

≤1,35

PIM (dBc)

≤-161dBc @ 617-2700MHz

energía promedio

200W

impedancia

50 ohmios

conector
4,3-10 mujer
color negro
de trabajo Temperaturedeg) -35 ~ + 65
solicitud interior & Al aire libre, IP65
humedad relativa 5% -95%

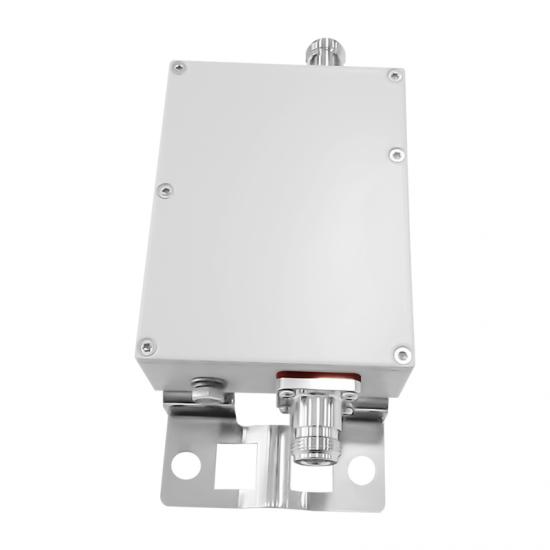

mecanica Dibujo y productos fotos

Low PIM 617-4200MHz RF Directional Coupler


Low PIM 617-4200MHz RF Directional Coupler

Low PIM 617-4200MHz RF Directional Coupler
