Descripción general del producto

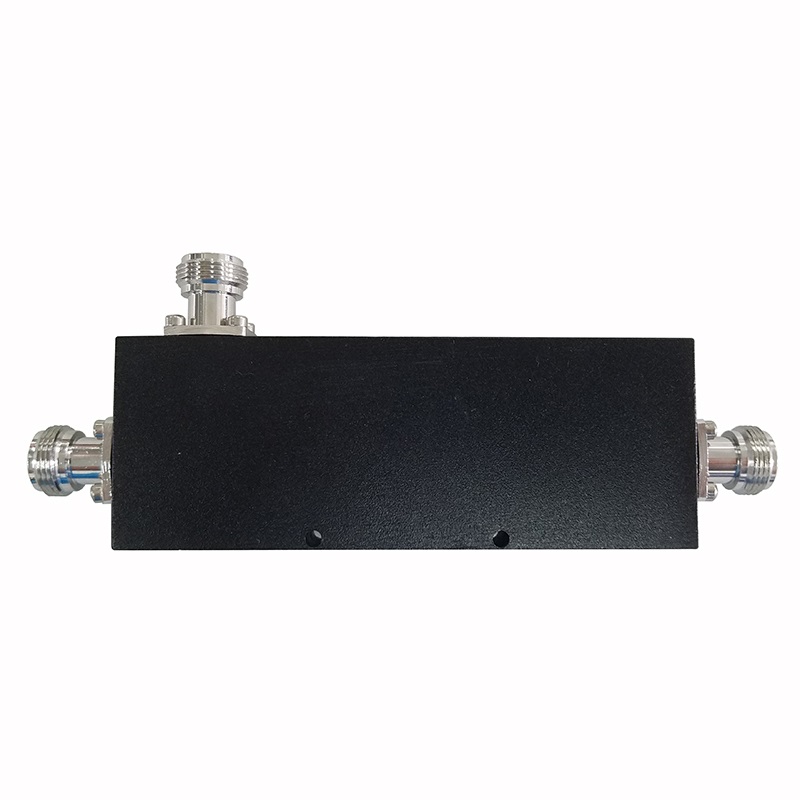

El Acoplador direccional de 698-2700 MHz La serie es un componente pasivo de alto rendimiento diseñado específicamente para SII, BTS y DAS aplicaciones. Cubriendo todas las principales 2G/3G/4G/LTE bandas, estos acopladores están diseñados para muestrear señales con alta precisión manteniendo una baja pérdida de inserción. Con una clasificación PIM excepcional de ≤-150 dBc Con una robusta potencia nominal de 200 W, son la solución ideal para una distribución de señal fiable en la infraestructura de telecomunicaciones moderna.
Especificaciones técnicas y mecánicas
| Número de modelo | YF-DC-727-150-04 | YF-DC-727-150-06 | YF-DC-727-150-07 | YF-DC-727-150-10 |
|---|---|---|---|---|
| Frecuencia (MHz) | 698-2700 | |||
| Acoplamiento (dB) | 3 / 4.8 | 6 | 7 | 10 |
| Pérdida de inserción (dB) | 3,5 / ≤2,85 | ≤1,95 | ≤1,45 | ≤0,8 |
| Precisión (dB) | ±0,8 | ±0,8 | ±0,8 | ±1.0 |
| Aislamiento (dB) | 22 / ≥25 | ≥26 | ≥27 | ≥28 |
| VSWR | ≤1,25 | |||
| PIM (dBc) | ≤-150 dBc a 2x43 dBm | |||
| Potencia nominal (W) | 200 W (promedio) | |||
| Impedancia | 50 Ω | |||
| Tipo de conector | N-Mujer | |||
| Color | Negro | |||
| Temperatura de funcionamiento | -35°C ~ +65°C | |||
| Peso neto | 0,25 kg | |||
| Solicitud | Interior | |||
| Humedad | 5% - 95% | |||
Preguntas frecuentes
- P1: ¿Cuáles son las principales aplicaciones de estas direcciones? ¿Acopladores?
- A: Son esenciales para Soluciones para Edificios (IBS) Estaciones base transceptoras (BTS) y sistemas de antenas distribuidas (DAS). Permiten un muestreo y distribución precisos de la señal en redes celulares 2G, 3G, 4G y LTE.
- P2: ¿Por qué es fundamental la clasificación PIM de -150 dBc para las implementaciones DAS?
- A: A Intermodulación pasiva baja (≤-150 dBc) La clasificación es fundamental para minimizar las interferencias dentro del sistema. Esto garantiza altas velocidades de datos, una calidad de voz nítida y la máxima capacidad de red en entornos interiores con múltiples operadores.
- P3: ¿Cómo afecta el valor de acoplamiento al diseño de mi sistema?
- A: Los diferentes valores de acoplamiento permiten a los ingenieros equilibrar los niveles de señal en todo un edificio. Los valores de acoplamiento más altos dan como resultado una menor pérdida de inserción en la línea principal, lo cual es útil para tendidos de señal de larga distancia en una configuración en cadena.
- P4: ¿Puede este acoplador manejar señales de alta potencia?
- A: Sí, admite una potencia media de 200 W Esta alta capacidad de manejo de potencia lo hace adecuado para su despliegue cerca de equipos BTS de alta potencia sin riesgo de degradación de los componentes.
- P5: ¿Para qué condiciones ambientales está diseñado este producto?
- A: Optimizado para aplicaciones de interior Cuenta con un amplio rango de temperatura de funcionamiento, desde -35 °C hasta +65 °C, y admite niveles de humedad del 5 % al 95 %, lo que garantiza un rendimiento fiable en diversos climas de edificios.

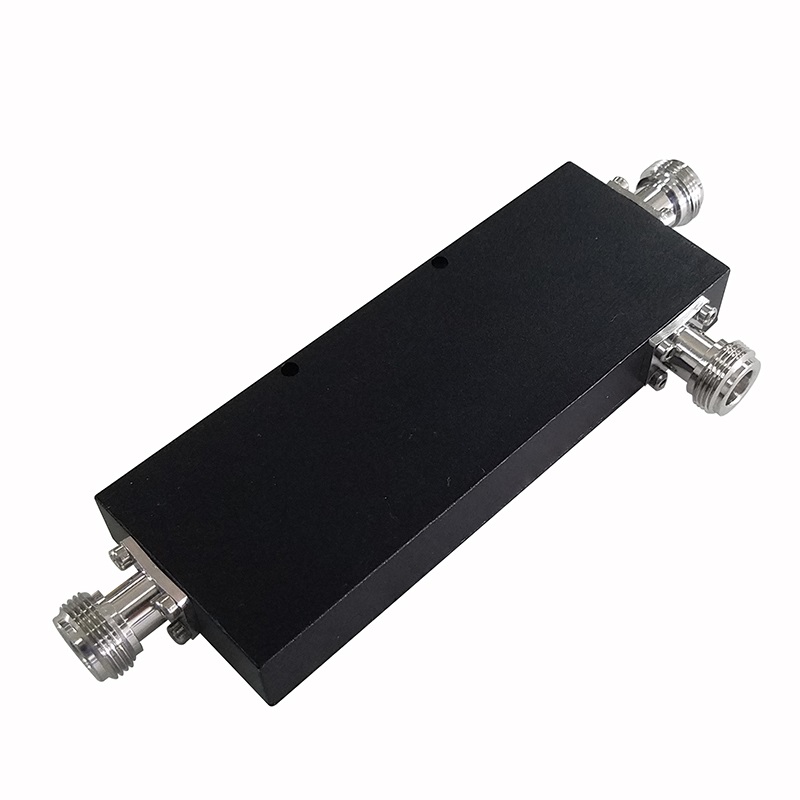

Imagen
