698-3800MHz acoplador direccional de 6dB 4.3-10 tipo de

5G 698-3800MHz acoplador direccional para el SII BTS DAS , 3 db/6 db/10dB/15dB/20dB/30dB Baja VSWR, pérdida de Inserción Baja, Baja PIM
  • Nº de artículo.:

    MC-738-06-4F-5
  • Detalles De Productos

Nombre del producto


698-3800MHz acoplador direccional para 5G BTS DAS SII



Características del producto


◆Ancho De Banda De Frecuencia para 5G IBS BTS DAS

◆ 2G/3G/4G/LTE/5G Cobertura

◆ Baja Intermodulación Pasiva

◆ Baja ROE &Pérdida de Inserción

◆ Alto Aislamiento, La Interior De La Aplicación

◆ Ampliamente utilizado En la construcción de Soluciones






Técnica Y Especificaciones Mecánicas


Modelo No.

MC-738-05-4F-5

MC-738-06-4F-5


MC-738-07-4F-5

MC-738-08-4F-5

MC-738-10-4F-5

MC-738-12-4F-5

MC-738-13-4F-5

MC-738-15-4F-5

MC-738-20-4F-5


MC-738-30-4F-5

Freq(MHz)

698-3800

De acoplamiento(dB)

5/6

7/8

10/12

13/15

Veinte

Treinta

IL(dB)

≤2.2/≤2.05

≤1.9/≤1.8

≤1.2/≤1.2

≤1.2/≤0.9

≤0.8

≤0.8

Precisión(dB)

±1.3/±1.3

±1.3/±1.3

±1.6/±1.6

±1.6/±1.7

±1.8

±2.0

Aislamiento(dB)

≥20/≥21

≥22/≥23

≥25/≥27

≥28/≥30

≥35

≥45

VSWR

≤1.25

PIM(dBc)

≤-150dBc@2*43dBm

Potencia(W)

200 (promedio)

Impedancia

50 ohm

Conector

N-hembra

Color

Negro

Temp(deg)

-30~+65

Aplicación

En interiores o al aire libre IP65

La humedad

5%-95%

Peso Neto

0.23 kg




Imagen

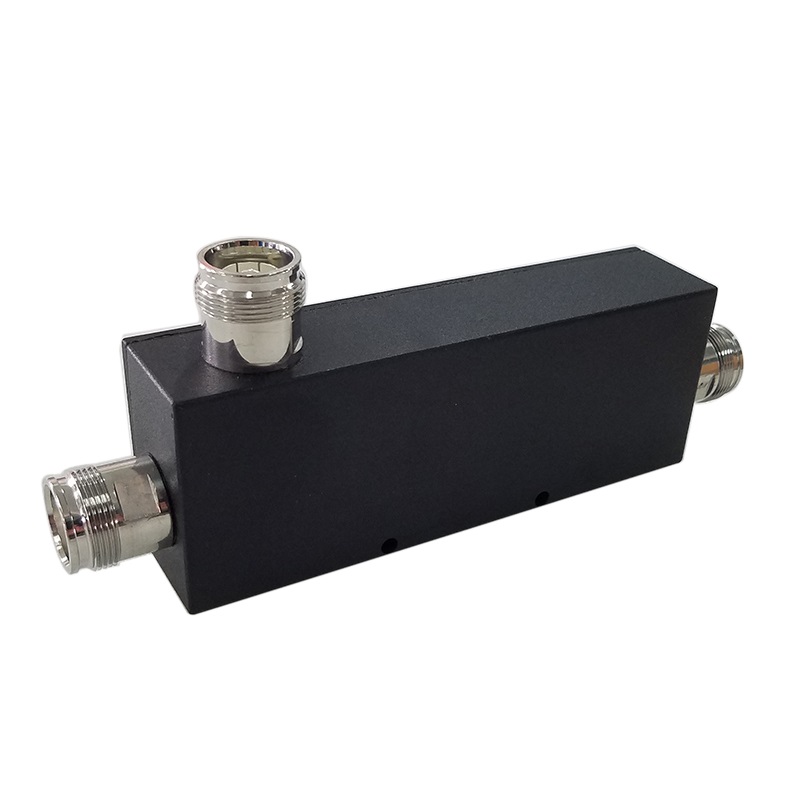

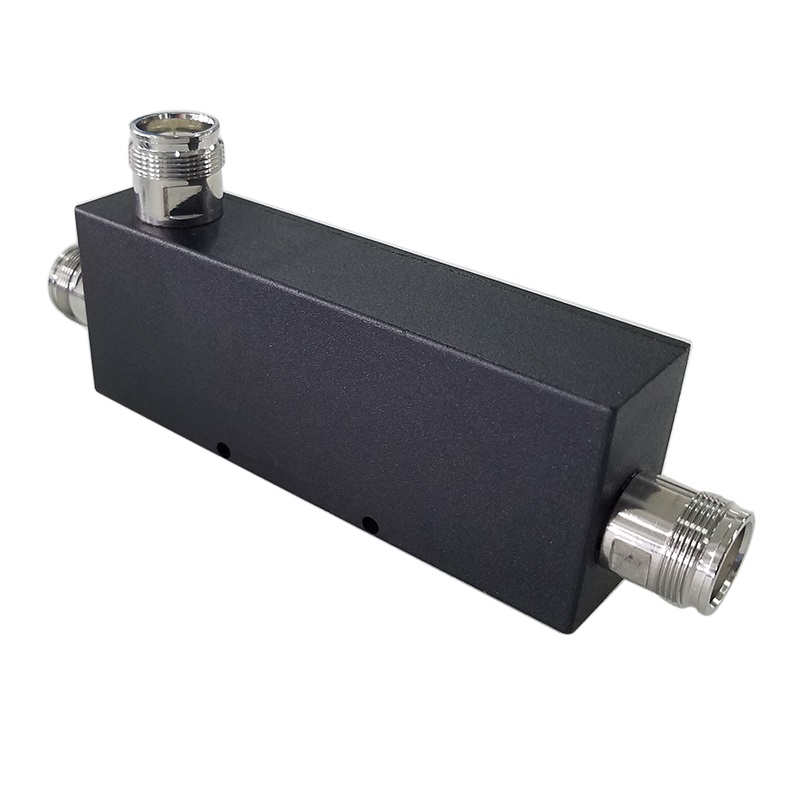

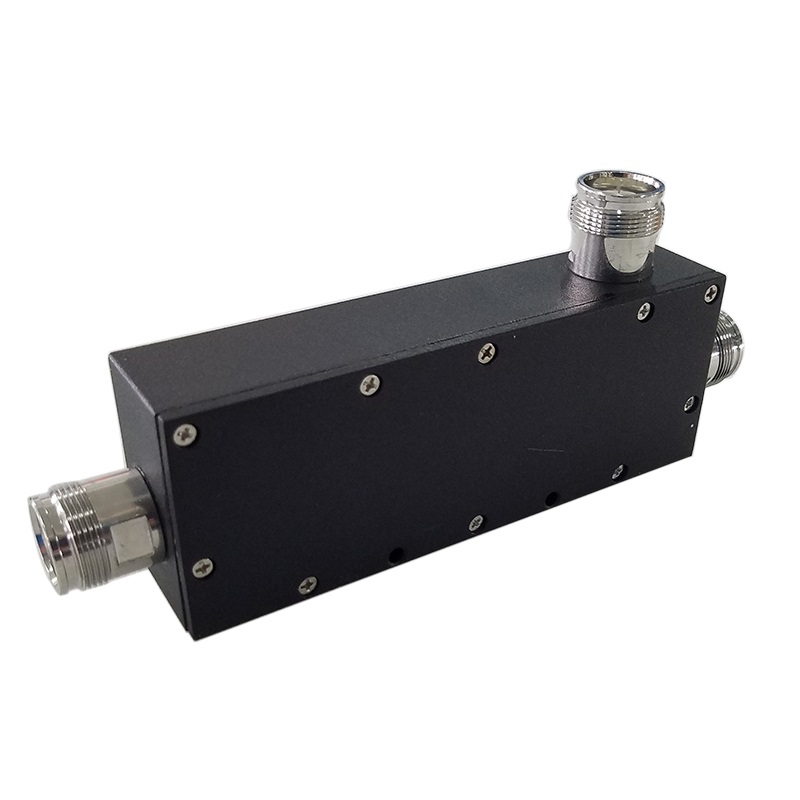

directional coupler 6dBdirectional coupler 6dB6dB directional coupler
