Descripción general y características del producto

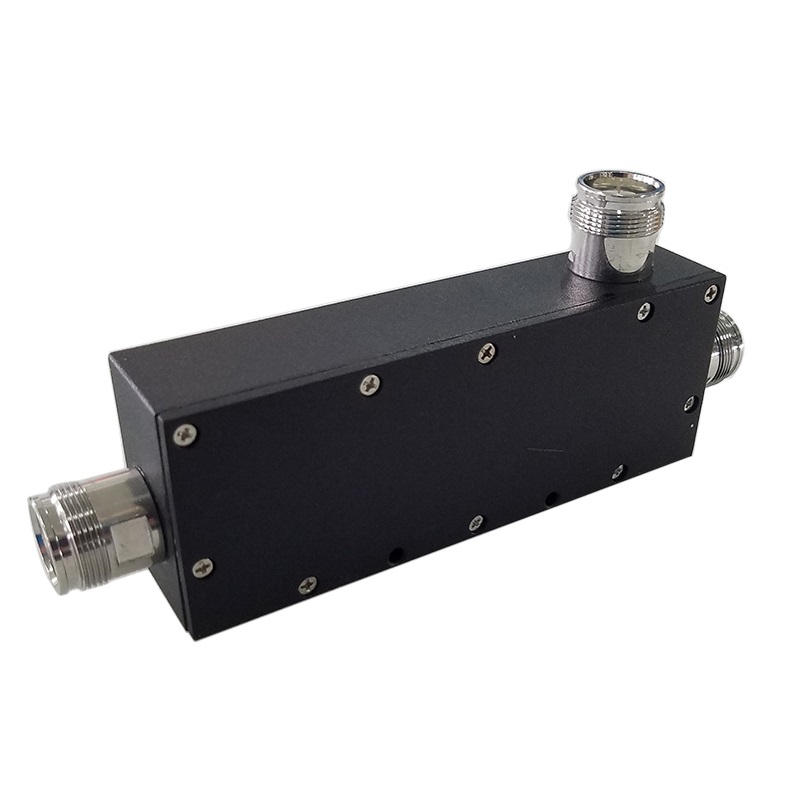

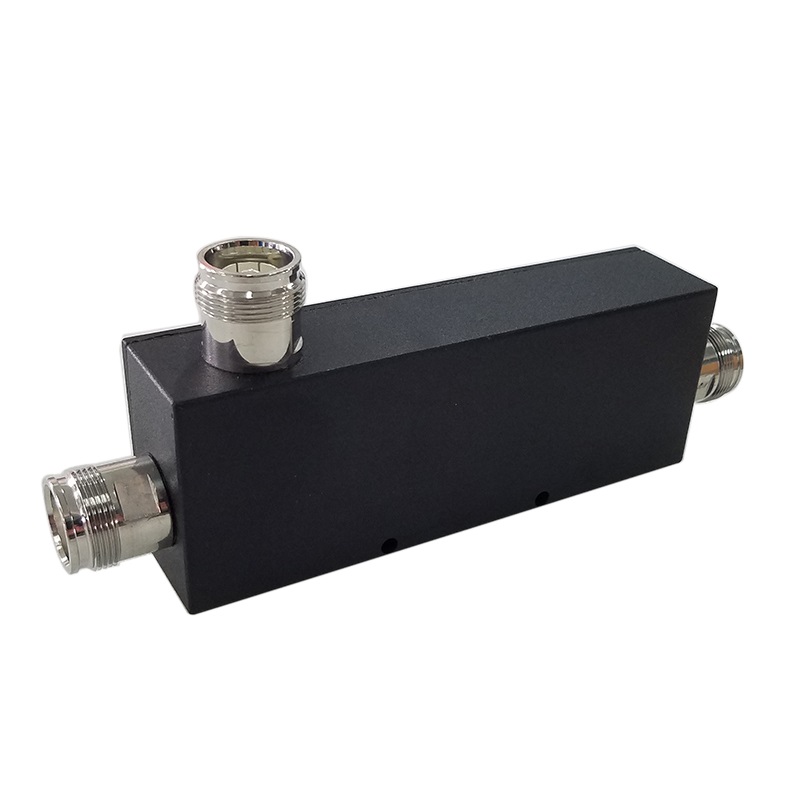

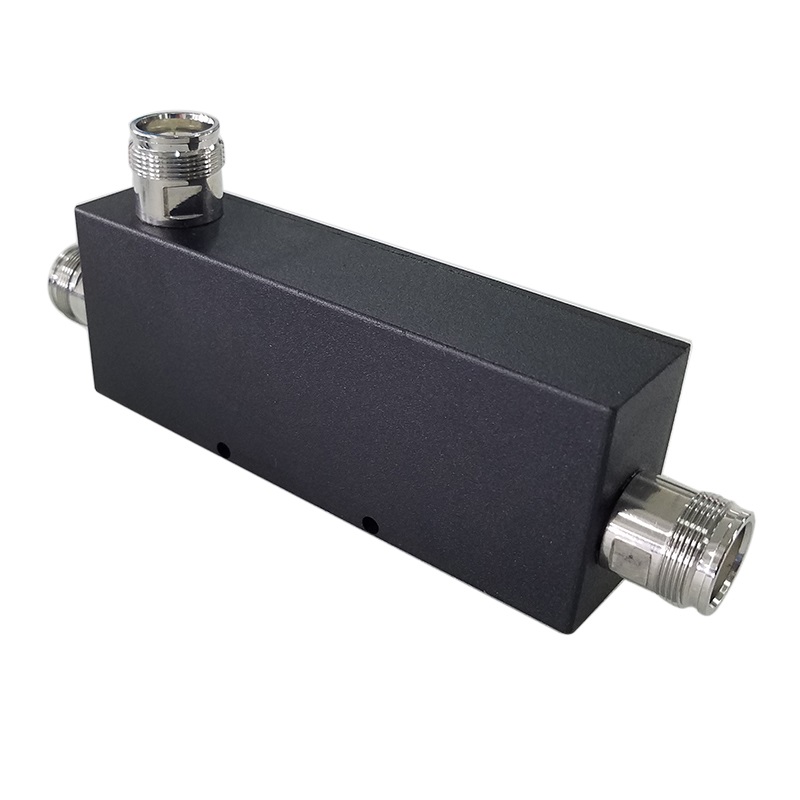

El MDC-6060-XX-41F-161 es un producto de alto rendimiento Acoplador direccional de RF de 600-6000 MHz Diseñado para infraestructura 5G BTS, DAS e IBS. Proporciona una cobertura de banda ancha excepcional, lo que garantiza la compatibilidad con las bandas 2G, 3G, 4G LTE y las últimas bandas 5G NR. Con un PIM extra bajo de -161 dBc y manejo de potencia robusto de 200 W Este acoplador está diseñado para la distribución de señales críticas donde la baja interferencia y la alta fiabilidad son primordiales.
Especificaciones técnicas y mecánicas
| Número de modelo | MDC-6060-XX-41F-161 (XX significa acoplamiento en dB) | ||||
| Frecuencia (MHz) | 600-6000 | ||||
| VSWR | 600-698≤1,40 | 698-2700≤1,30 | 2700-6000≤1,5 | ||||
| Atenuación (dB) | 6 | 10 / 13 | 15 | 20 | 30 |
| Pérdida de inserción (dB) | ≤ 2.0 | ≤ 1,2 | ≤ 0,8 | ≤ 0,5 | ≤ 0,4 |
| Precisión (dB) |
600-698±1,8
698-2700±1,5 2700-6000±1,8 |
600-698±2,2
698-2700±1,8 2700-6000±2,2 |
600-698±3.0
698-2700±2,5 2700-6000±3.0 |
600-698±3,2
698-2700±2,8 2700-6000±3,2 |
600-698±3,6
698-2700±3.0 2700-6000±3,6 |
| Aislamiento (dB) |
600-698≤26
698-2700≤24 2700-6000≤18 |
6
00-698≤30/31
698-2700≤26/27 2700-6000≤22/24 |
600-698≤32
698-2700≤28 2700-6000≤25 |
600-698≤40
698-2700≤38 2700-6000≤32 |
600-698≤50
698-2700≤48 2700-6000≤42 |
| PIM (dBc) | ≤ -161 dBc a 2*43 dBm (698-2700) | ||||
| Potencia e impedancia | 200 W | 50 ohmios | ||||
| Conector | 4.3-10 Femenino | ||||
| Color y temperatura. | Chapado en negro | -30~+65 °C | ||||
Preguntas frecuentes (P&A)
- P1: ¿Cuáles son las principales ventajas del rango de frecuencia de 600-6000 MHz?
- A: Este rango extendido permite que el acoplador sea compatible con todas las bandas 5G sub-6GHz, así como con las aplicaciones Wi-Fi 6E, lo que lo convierte en una solución preparada para el futuro para redes DAS de alta capacidad tanto en interiores como en exteriores.
- P2: ¿Cómo afecta el rendimiento de PIM a la calidad de la red celular?
- A: Un PIM bajo (≤ -161 dBc) es esencial para mantener la integridad de la señal en los sistemas 5G. Evita interferencias y ruido dentro de los componentes, lo que garantiza altas velocidades de datos y reduce el riesgo de llamadas interrumpidas.
- P3: ¿Por qué cambia el valor de aislamiento en las diferentes bandas de frecuencia?
- A: El rendimiento del aislamiento varía naturalmente con la frecuencia debido a las características de propagación de RF. Nuestro diseño garantiza un alto aislamiento incluso en el límite de 6 GHz, minimizando las fugas y protegiendo las rutas de la señal.
- P4: ¿El acabado en negro es adecuado para entornos hostiles?
- R: Sí, el revestimiento negro de alta calidad proporciona una mayor resistencia a la corrosión y estabilidad térmica, lo que lo hace ideal tanto para entornos interiores IBS como exteriores BTS, con un rango de funcionamiento de -30 °C a +65 °C.
- P5: ¿Qué valor de acoplamiento (dB) debo elegir para mi proyecto?
- R: Depende de tu presupuesto de potencia. Los valores de dB más altos (como 30 dB) tienen una pérdida de línea principal muy baja, pero envían menos potencia al puerto acoplado, mientras que los valores de dB más bajos (como 6 dB) proporcionan más potencia al puerto acoplado, pero aumentan la pérdida de inserción de la línea principal.
