Descripción general del producto
El MDDC-8274-20-DF es un producto de alto rendimiento Acoplador direccional de 20 dB Diseñado para el muestreo y distribución eficiente de señales en infraestructuras 2G, 3G y 4G/LTE. Con una amplia cobertura de frecuencias. 790-2690 MHz Es un componente versátil para soluciones en edificios (IBS), estaciones base transceptoras (BTS) y sistemas de antenas distribuidas (DAS). Este acoplador está diseñado para manejar una alta potencia promedio de 200 vatios al tiempo que mantiene una excepcional baja pérdida de inserción (≤0,4 dB) , garantizando que la ruta de la señal principal se mantenga fuerte y estable en toda la red.
Especificaciones técnicas y electrónicas
| Elemento de parámetro | Detalles de la especificación |
|---|---|
| Número de modelo | MDDC-8274-20-DF |
| Rango de frecuencia | 790 - 2690 MHz |
| Valor de acoplamiento | 20 dB |
| Pérdida de inserción | ≤ 0,4 dB |
| VSWR | ≤ 1,3 |
| Manejo de potencia promedio | 200 W |
| Impedancia característica | 50 ohmios |
| Tipo de conector | 7/16 DIN-Hembra |
NOTA: Todas las especificaciones técnicas pueden personalizarse para satisfacer las necesidades específicas de cada proyecto. Nuestra empresa ofrece una amplia gama de acopladores direccionales con diferentes niveles de potencia y tipos de conectores.
Nuestros servicios profesionales
- Soporte técnico completo para acopladores direccionales de alta potencia en infraestructuras celulares.
- Disponemos de servicios de fabricación OEM y ODM para requisitos específicos de frecuencia y acoplamiento.
- Acceso directo las 24 horas del día, los 7 días de la semana, a nuestros equipos especializados de ventas e ingeniería para una respuesta rápida a sus consultas.
- Comprometidos con ofrecer soluciones de radiofrecuencia robustas que garanticen la estabilidad de la red a largo plazo.
Preguntas frecuentes
- P1: ¿Por qué se utiliza un valor de acoplamiento de 20 dB en las redes DAS típicas?
- A: A Valor de acoplamiento de 20 dB Permite muestrear o desviar una pequeña porción controlada (1 %) de la señal a otra rama de la antena sin afectar significativamente la potencia de la ruta principal de la señal. Esto es ideal para la cobertura de varios pisos, donde la señal principal debe continuar a los niveles subsiguientes.
- P2: ¿Cuáles son las ventajas de los conectores DIN hembra para aplicaciones de 200 W?
- A: Conectores DIN (7/16) Están diseñados específicamente para aplicaciones de alta potencia. Proporcionan una conexión mecánica más robusta y una gestión de potencia superior en comparación con conectores más pequeños como los de tipo N, lo que garantiza una menor intermodulación pasiva (PIM) y una mejor disipación del calor a niveles de potencia de 200 W.
- P3: ¿El rango de 790-2690 MHz es compatible con los estándares de frecuencia globales?
- A: Sí, esto Banda de frecuencia ancha Cubre todas las principales bandas globales 2G/3G/4G, incluidas las bandas de dividendo digital de 800 MHz, 1800 MHz, 2100 MHz y LTE de 2600 MHz, lo que lo convierte en un componente verdaderamente universal para el despliegue de redes móviles globales.
- P4: ¿Cómo beneficia una baja pérdida de inserción de ≤ 0,4 dB al diseño general de la red?
- A: Baja pérdida de inserción Minimiza la energía que se desperdicia en forma de calor a medida que la señal pasa por el dispositivo. En una cadena DAS larga con múltiples componentes, mantener la pérdida por dispositivo en ≤ 0,4 dB es esencial para garantizar que la última antena de la serie aún tenga suficiente potencia para proporcionar una cobertura adecuada.

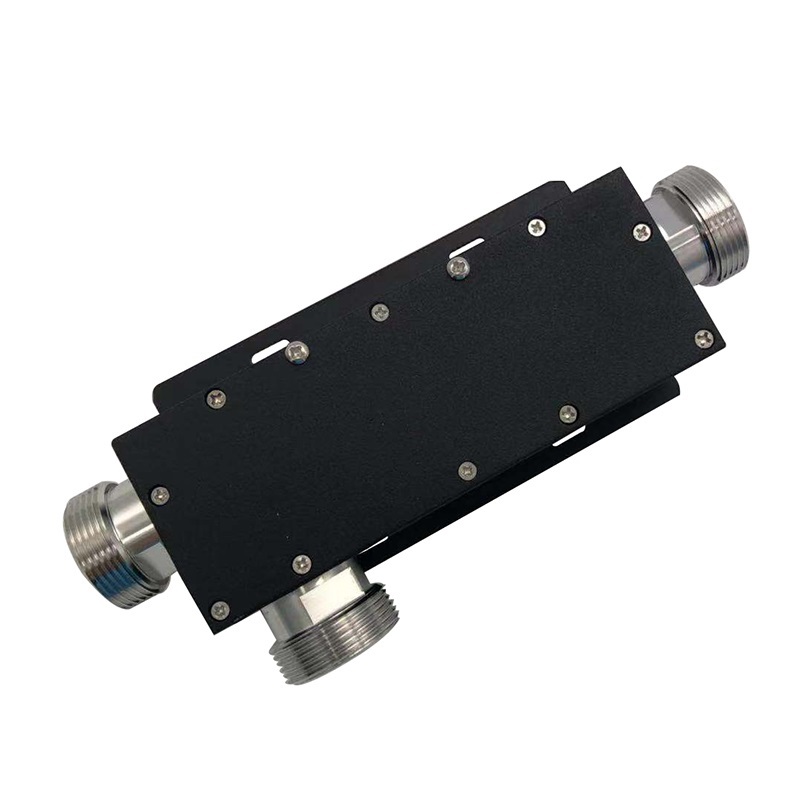

Imágenes del producto
