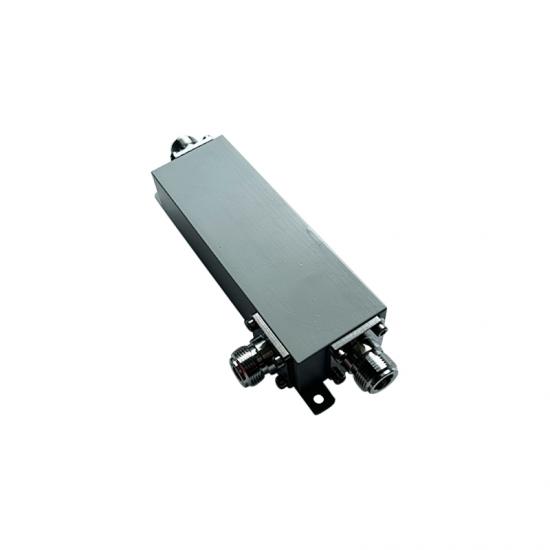

producto Nombre: 350-3800MHz acoplador direccional con baja PIM alto rendimiento
350-3800MHz bajo PIM acoplador direccionales una banda de frecuencia ancha y se utiliza ampliamente en Tetra.
técnico y mecánico especificaciones
número de pieza | 818431 | 818432 | 818433 | 818434 | 818435 | 818436 | 818437 | 818438 | 818439 |
número de pieza (BN) 7-16 hembra (50 Ohmios) | 818440 | 818441 | 818442 | 818443 | 818444 | 818445 | 818446 | 818447 | 818448 |
relación de división | 1 : 0,32 : 0,67 | 1 : 0,25 : 0,75 | 1 : 0,2 : 0,8 | 1 : 0,16 : 0,84 | 1 : 0,1 : 0,9 | 1 : 0,05 : 0,95 | 1 : 0,03 : 0,97 | 1 : 0,01 : 0,99 | 1 : 0,001 : 0,999 |
rango de frecuencia | 350 - 3800 megahercio | ||||||||
pérdida de inserción | < 2,5 db tip 2.0dB | < 1.8 db tip 1.4dB | < 1,5 db tip 1.2dB | < 1,2 db tip 0.8dB | < 1.1 db tip 0,7 dB | < 0,8 db tip 0.4dB | < 0,7 db tip 0.3dB | < 0,5 db tip 0.1dB | < 0,3 db tip 0.1dB |
acoplamiento | 4.8 db ± 1,2 db | 6 db ± 1.2 db | 7 db ± 1,2 db | 8 db ± 1,5 db | 10 db ± 1,5 db | 13 db ± 1,5 db | 15 db ± 1,5 db | 20 db ± 2 db | 30 db ± 2 db |
VSWR | ≤ 1.3 | ||||||||
directividad | ≥ 18 db | ≥ 18 db | ≥ 18 db | ≥ 18 db | ≥ 18 db | ≥ 17 db | ≥ 17 db | ≥ 15 db | ≥ 15 db |
potencia nominal | 4,3 -10 femenino ≤ 400 w 7-16 femenino ≤ 500 w | ||||||||
PIM - valor 3er orden @ 2 x 20 w | ≤ -155 dBc típico ≤ -160 dBc | ||||||||
By-pass de CC | puerto 1 al puerto 2 (máx. 1A por entrada máx. 60V CC (AISG Estándar, 2.0, § 6.4)) | ||||||||
grado de protección | ip 65 (Exterior) | ||||||||
condiciones ambientales | ETSI es 300019-1-1 clase 1.2 ETSI es 300019-1-2 clase 2.3 ETSI es 300019-1-4 clase 4.1E | ||||||||
peso | 4,3 -10 femenino 680 g 7-16 femenino 880 gramo | ||||||||
color | gris | ||||||||
pared / montaje en mástil | integrado | ||||||||
rango de temperatura | -35 ° C - +75 ° C | ||||||||
dimensiones (ancho x alto x profundidad) | ver dibujo | ||||||||
