Descripción general del producto
El MNI-800-100-NF es un aislador coaxial de RF de alta potencia diseñado para el 800-1000 MHz espectro de frecuencia. Capaz de manejar hasta 100W de potencia, este aislador presenta N-Mujer Los conectores proporcionan protección esencial para transmisores y amplificadores. Su diseño garantiza una baja pérdida de inserción y un alto aislamiento, lo que lo convierte en un componente fundamental para sistemas de comunicación de alta fiabilidad.
Especificaciones técnicas y mecánicas
| Parámetro | Especificación |
|---|---|
| Número de modelo | MNI-800-100-NF |
| Rango de frecuencia | 800-1000 MHz |
| Pérdida de inserción (dB) | ≤0,4 |
| VSWR | ≤1,25 |
| Aislamiento (dB) | 20 minutos |
| Potencia nominal (W) | 100W |
| Temperatura de funcionamiento (°C) | -20 ~ +70 |
| Impedancia (Ω) | 50 |
| Tipo de conector | N-Mujer |
Preguntas frecuentes
- P1: ¿En qué campos se suele utilizar el aislador de RF de 800-1000 MHz?
- A: Debido a su alta fiabilidad y precisión, este aislador de 100 W se adopta ampliamente en Militar, aeroespacial (espacio) y comercial redes de comunicación, en particular en estaciones base y equipos de radiodifusión.
- P2: ¿Cuál es la función principal de este aislador con una potencia nominal de 100 W?
- A: Su función principal es proteger los amplificadores de potencia de la energía reflejada. Al manejar hasta 100W Garantiza que cualquier reflexión de la señal causada por desajustes de antena se disipe de forma segura, evitando así daños costosos en los equipos.
- P3: ¿Cómo mejoran el rendimiento del sistema un VSWR bajo y una baja pérdida de inserción?
- A: ROE baja (≤1,25) garantiza una excelente adaptación de impedancia, mientras que una excepcional Baja pérdida de inserción (≤0,4 dB) Esto significa que se pierde una cantidad mínima de energía a medida que la señal pasa a través del dispositivo, maximizando así la eficiencia general del sistema.
- P4: ¿Este aislador está diseñado para soportar temperaturas extremas?
- R: Sí, con un rango de temperatura de funcionamiento de -20°C a +70°C Es idóneo tanto para entornos comerciales controlados como para despliegues militares o espaciales en exteriores, en condiciones exigentes.
- P5: ¿Por qué elegir el conector N-hembra para este modelo específico?
- A: El N-Mujer Este conector es el preferido para aplicaciones de alta potencia (hasta 100 W) debido a su interfaz mecánica duradera y su rendimiento superior en el rango de frecuencia inferior a 1000 MHz.
Dibujo Mecánico

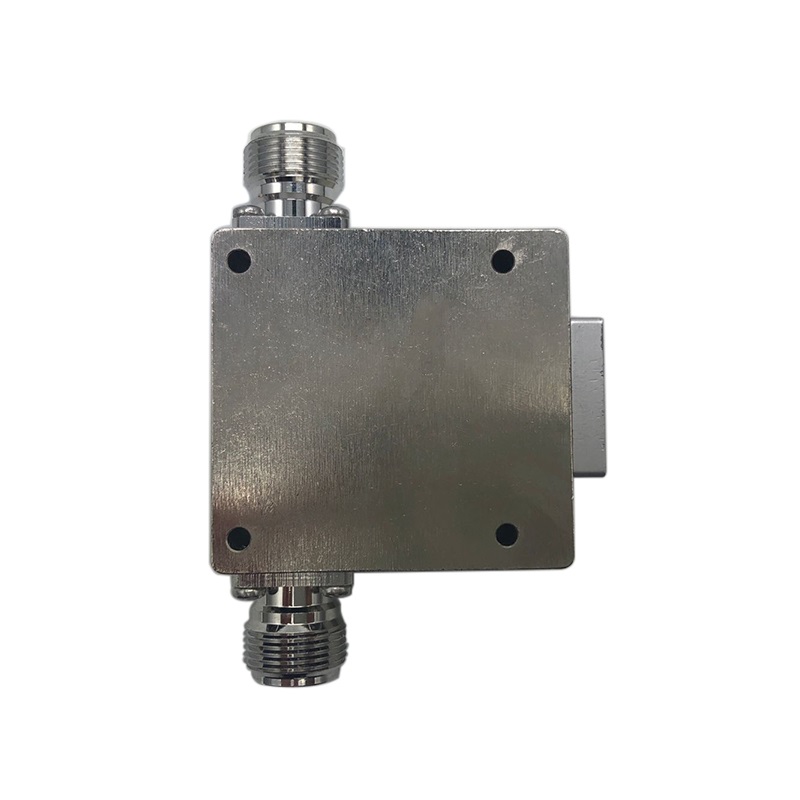

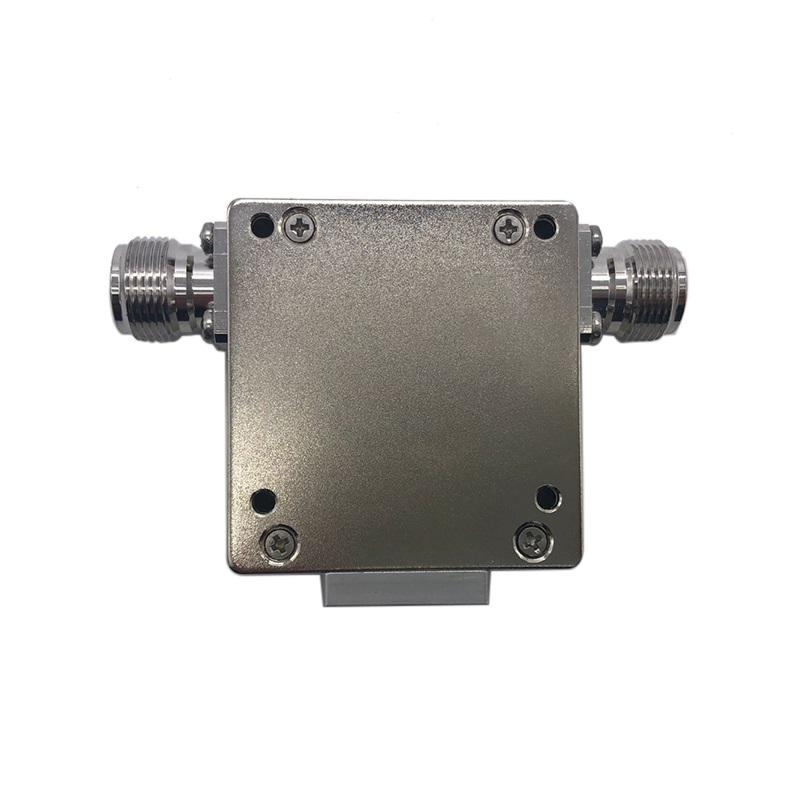

Imágenes de detalles del producto
