Descripción general del producto
El Aislador coaxial de RF MNI-5-6-A es un componente de alto rendimiento diseñado para el 5-6 GHz rango de frecuencia. Presenta un impresionante Aislamiento mínimo de 70 dB y SMA-Mujer Este aislador proporciona una protección fundamental para los componentes de RF activos, evitando que las señales reflejadas dañen los equipos sensibles. Diseñado para ofrecer precisión, proporciona un equilibrio entre baja pérdida de inserción y alta capacidad de manejo de potencia en un formato compacto.
Especificaciones técnicas y mecánicas
| Parámetro | Especificación |
|---|---|
| Número de modelo | MNI-5-6-A |
| Rango de frecuencia | 5-6 GHz |
| Pérdida de inserción (dB) | ≤1,2 |
| VSWR | ≤1,3 |
| Aislamiento (dB) | 70 minutos |
| Potencia nominal (W) | 10W |
| Temperatura de funcionamiento (°C) | -20 ~ +60 |
| Impedancia (Ω) | 50 |
| Tipo de conector | SMA-Mujer |
Preguntas frecuentes
- P1: ¿Cuáles son las principales aplicaciones de este aislador de alto aislamiento de 5-6 GHz?
- A: Este aislador se utiliza ampliamente en Militar, aeroespacial y comercial sectores. Es esencial para sistemas de radar, comunicaciones por satélite y pruebas de laboratorio de alta frecuencia donde la integridad de la señal es primordial.
- P2: ¿Cómo beneficia el aislamiento de 70 dB a mi sistema de RF?
- A: Con Aislamiento mínimo de 70 dB Este dispositivo proporciona una barrera excepcional contra la potencia reflejada. Su alto nivel de aislamiento garantiza que las señales reflejadas no regresen a la fuente, protegiendo eficazmente los costosos amplificadores y generadores de señales contra daños.
- P3: ¿Por qué son fundamentales un VSWR bajo y una baja pérdida de inserción para este modelo?
- A: ROE baja (≤1,3) garantiza la máxima eficiencia de transferencia de potencia, mientras que Baja pérdida de inserción (≤1,2 dB) Minimiza la atenuación de la señal. En conjunto, estas características mantienen el rendimiento general del sistema y evitan la degradación de la señal en configuraciones de RF de cadena larga.
- P4: ¿Puede este aislador soportar entornos operativos adversos?
- R: Sí, está diseñado para ofrecer fiabilidad con un rango de temperatura de funcionamiento de -20°C a +60°C Su robusta construcción mecánica lo hace idóneo para aplicaciones exigentes en estaciones terrestres aeroespaciales y militares.
- P5: ¿El conector SMA hembra es compatible con los equipos estándar?
- A: Absolutamente. El SMA-Mujer Este conector es un estándar industrial para sistemas de 50 Ω, lo que garantiza una fácil integración con la mayoría de los cables de RF e instrumentos de prueba de grado comercial y militar.

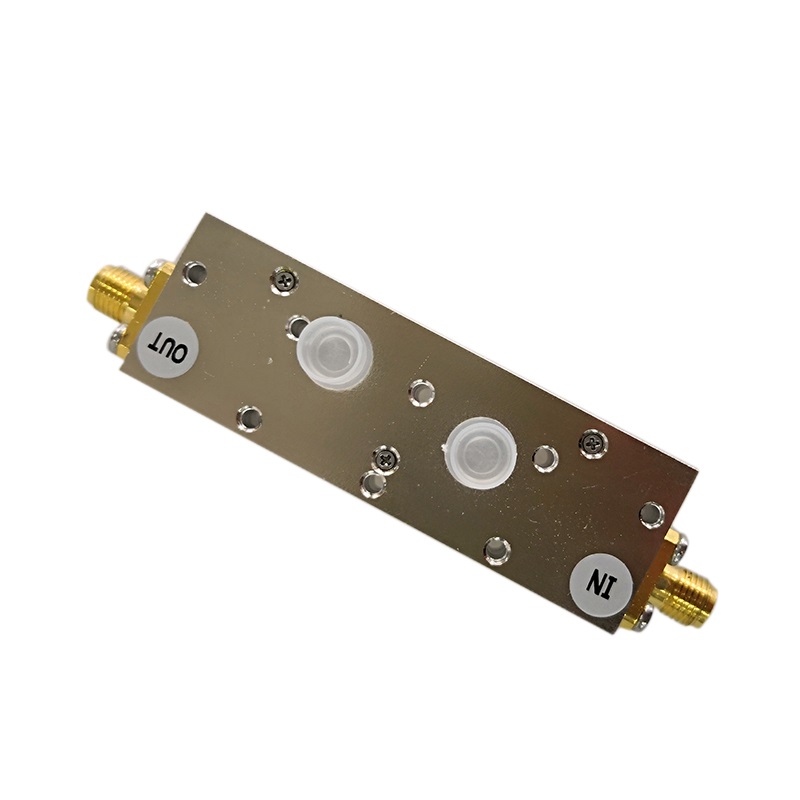

Imágenes de detalles del producto
