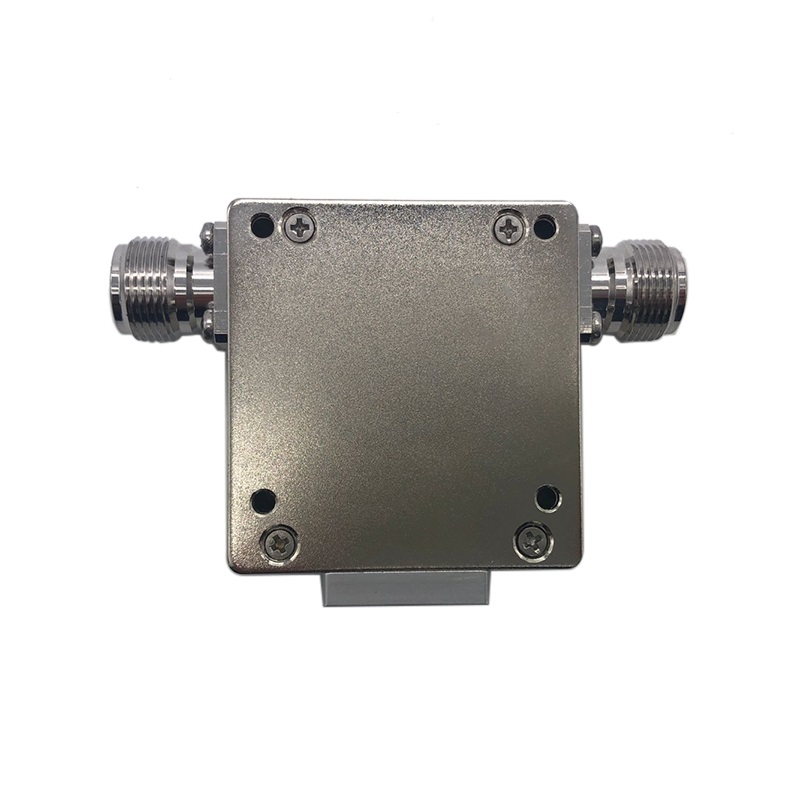

Descripción general del producto
El MNI-1400-1700-NF es un aislador coaxial de RF de alta calidad que funciona en el 1400-1700 MHz rango. Diseñado para manejar hasta 50 W CW potencia, este componente proporciona una protección crítica para fuentes de RF sensibles y amplificadores de potencia. Con su N-Mujer Gracias a sus conectores y a su diseño de baja pérdida, garantiza un flujo de señal óptimo en una sola dirección, al tiempo que suprime eficazmente las ondas reflejadas, manteniendo así la máxima estabilidad del sistema.
Especificaciones técnicas y mecánicas
| Parámetro | Especificación |
|---|---|
| Número de modelo | MNI-1400-1700-NF |
| Rango de frecuencia | 1400-1700 MHz |
| Pérdida de inserción (dB) | ≤0,4 |
| VSWR | ≤1,25 |
| Aislamiento (dB) | 21 minutos |
| Potencia nominal (W) | 50 W CW |
| Temperatura de funcionamiento (°C) | -30 ~ +70 |
| Impedancia (Ω) | 50 |
| Tipo de conector | N-Mujer |
Preguntas frecuentes
- P1: ¿Cuáles son los sectores a los que va dirigido este aislador de 1400-1700 MHz?
- A: Este modelo es versátil y ampliamente utilizado en Militar, espacial y comercial aplicaciones. Su rango de frecuencia es especialmente adecuado para comunicaciones satelitales en banda L, telemetría y sistemas de radio tácticos especializados.
- P2: ¿Cómo afecta la baja pérdida de inserción de ≤0,4 dB a la eficiencia del sistema?
- A: El excepcionalmente Baja pérdida de inserción Garantiza que la potencia de la señal se conserve al pasar por el aislador. Esto es fundamental para los sistemas de 50 W, ya que evita la generación innecesaria de calor y mantiene la máxima potencia de salida posible en la antena.
- P3: ¿Este aislador admite el funcionamiento continuo a altos niveles de potencia?
- A: Sí, está clasificado para 50W CW (Onda Continua) potencia. Esto la hace ideal para tareas de transmisión constantes y a largo plazo en estaciones base de comunicaciones donde la alta fiabilidad es un requisito indispensable.
- P4: ¿Puede este dispositivo funcionar en condiciones ambientales extremas?
- A: Absolutamente. Con un rango de temperatura de funcionamiento de -30°C a +70°C Este aislador está diseñado para funcionar de forma fiable tanto en condiciones aeroespaciales bajo cero como en entornos industriales o desérticos de altas temperaturas.
- P5: ¿Qué protección ofrece el aislamiento de 21 dB?
- A: El Aislamiento de 21 dB Proporciona una ruta unidireccional robusta, lo que impide que las señales reflejadas (causadas por desajustes de carga o daños en la antena) alcancen y potencialmente destruyan los componentes de RF activos anteriores.
Dibujo Mecánico
Imágenes de detalles del producto
