Descripción general del producto
El Circulador coaxial VHF es un dispositivo ferromagnético de 3 puertos de alto rendimiento que funciona en el 150-174 MHz rango. Está diseñado para proporcionar un enrutamiento de señal superior con baja pérdida de inserción (≤0,8 dB) y confiable 100W manejo de potencia. Al imponer una En el sentido de las agujas del reloj (1→2→3) En cuanto al flujo de señal, aísla eficazmente los transmisores sensibles de la potencia reflejada, lo que lo convierte en un componente fundamental para las comunicaciones militares, los sistemas aeroespaciales y la infraestructura VHF comercial de alta fiabilidad.
Especificaciones técnicas y mecánicas
| Rango de frecuencia | 150 - 174 MHz |
| Ancho de banda | 24 MHz |
| Pérdida de inserción | ≤ 0,8 dB |
| Aislamiento | ≥ 15 dB |
| VSWR | ≤ 1,30 |
| Potencia nominal | 100W AV |
| Temperatura de funcionamiento | -30°C a +70°C |
| Tipo de conector | SMA-Mujer |
| Dirección | En el sentido de las agujas del reloj (1→2→3) |
NOTA: Para un rendimiento óptimo, asegúrese de que todos los puertos no utilizados estén conectados a una carga de 50 ohmios de alta calidad si se utiliza como aislador. Se pueden solicitar rangos de frecuencia personalizados y variantes con mayor aislamiento.
Preguntas frecuentes
- P1: ¿Cuál es la función principal de un circulador en un sistema VHF?
- A: Un circulador actúa como un circuito unidireccional para la energía de radiofrecuencia. En una configuración típica, el puerto 1 es la entrada (transmisor), el puerto 2 se conecta a la antena y el puerto 3 a una carga ficticia. Esto garantiza que cualquier potencia reflejada por la antena (puerto 2) se desvíe de forma segura a la carga (puerto 3) en lugar de regresar y dañar el transmisor.
- P2: ¿Se puede convertir este circulador en un aislador?
- R: Sí. Al conectar una carga de terminación de alta potencia de 50 ohmios al puerto 3, este dispositivo funciona como un Aislador Esta configuración es altamente recomendable para proteger los amplificadores de RF de condiciones de ROE elevadas.
- P3: ¿Cómo funciona la direccionalidad "en sentido horario (1→2→3)"?
- A: La señal que entra por el puerto 1 saldrá por el puerto 2 con una pérdida mínima. La señal que entra por el puerto 2 saldrá por el puerto 3. Si alguna señal entra por el puerto 3, saldrá por el puerto 1. Este comportamiento no recíproco se logra mediante un ajuste preciso del material ferromagnético.
- P4: ¿Por qué utilizar conectores SMA hembra para un dispositivo VHF de 100 W?
- A: SMA-Mujer Los conectores ofrecen un tamaño compacto a la vez que mantienen un excelente rendimiento eléctrico hasta varios GHz. Si bien son más pequeños que los de tipo N, nuestras interfaces SMA de alta potencia están diseñadas para soportar de forma segura las exigencias térmicas de una carga de potencia media de 100 W dentro del rango de temperatura especificado.
- P5: ¿Este dispositivo es apto para uso en exteriores?
- A: Con un rango de temperatura de funcionamiento de -30°C a +70°C Está diseñado para ser duradero. Sin embargo, si se utiliza en emplazamientos inalámbricos exteriores, debe alojarse en una carcasa o gabinete protegido contra la intemperie para evitar la entrada de humedad en los puntos de conexión SMA.
Dibujo Mecánico

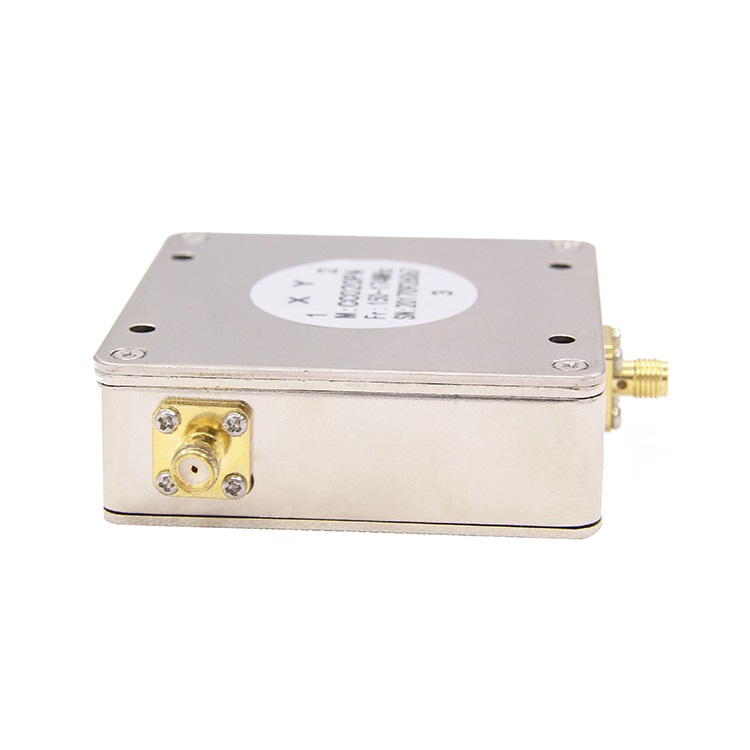

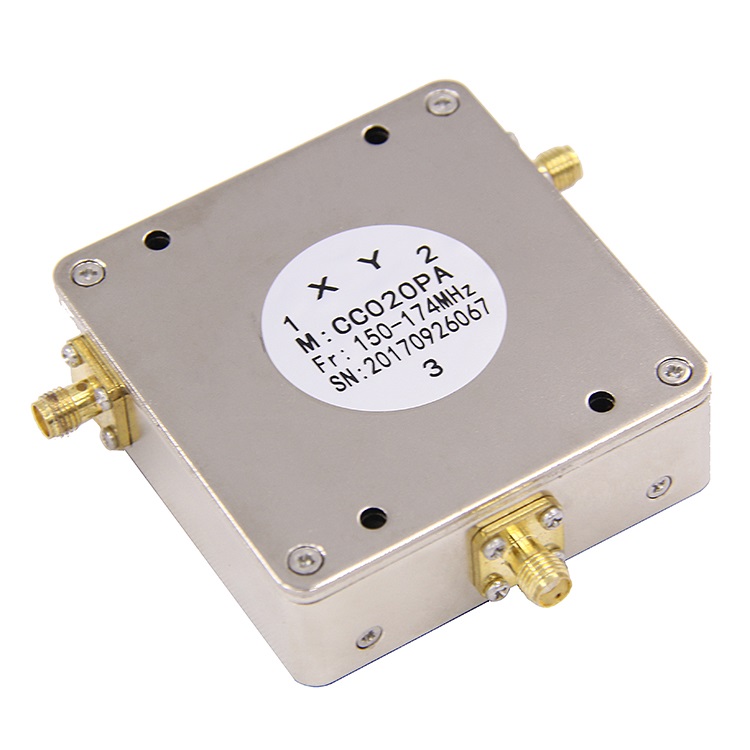

Imágenes de detalles del producto
