Descripción general del producto
El MNI-5-6G-SF-35 es un aislador coaxial de alto rendimiento que funciona dentro del 5-6 GHz rango de frecuencia. Con un conector SMA hembra compacto, está diseñado para proteger los componentes de RF sensibles de las reflexiones de la señal. Con un alto aislamiento de 35 dB mín. Gracias a su baja pérdida de inserción, este aislador es un componente fundamental para aplicaciones inalámbricas militares, espaciales y comerciales, ya que garantiza la estabilidad del sistema y evita daños a los transmisores y amplificadores de alta potencia.
Técnico y Mecánico Presupuesto
| Información general | |
| Número de modelo | MNI-5-6G-SF-35 |
| Frecuencia (MHz) | 5-6 GHz |
| Especificaciones eléctricas | |
| Pérdida de inserción (dB) | ≤0,6 |
| VSWR | ≤1,3 |
| Aislamiento (dB) | 35 minutos |
| Potencia nominal (W) | 10 |
| Potencia inversa (W) | 5 |
| Impedancia (ohmios) | 50 |
| Mecánica y Medioambiental | |
| Conector | SMA-Mujer |
| Dirección | Dextrorso |
| Color | Gris claro |
| Temperatura (grados) | -30~+70 |
Preguntas frecuentes
- P1: ¿Por qué es necesario un aislador de RF en el rango de frecuencia de 5-6 GHz?
- A: En sistemas de alta frecuencia como Wi-Fi 6 o comunicaciones por satélite, las reflexiones de antenas desajustadas pueden dañar los amplificadores sensibles. El aislador garantiza que la señal fluya únicamente hacia la carga, absorbiendo cualquier potencia reflejada perjudicial.
- P2: ¿Cuál es la ventaja de un índice de aislamiento de 35 dB?
- A: Un mayor aislamiento significa una mejor protección. Clasificación de 35 dB Proporciona un rechazo superior de las señales inversas, lo que garantiza la máxima estabilidad del sistema incluso en entornos con alta interferencia.
- P3: ¿Se puede utilizar este aislador para aplicaciones 5G sub-6GHz?
- R: Sí, la banda de 5000-6000 MHz (5-6 GHz) cubre segmentos críticos del espectro no licenciado 5G y la banda C satelital, lo que la hace altamente versátil para la infraestructura de telecomunicaciones moderna.
- P4: ¿Cómo afecta la dirección "en el sentido de las agujas del reloj" a mi instalación?
- A: La dirección indica la ruta de baja pérdida. Para un dispositivo en sentido horario, la señal debe entrar por el puerto 1 y salir por el puerto 2 según la flecha en la carcasa para garantizar baja pérdida de inserción (≤0,6 dB) .
- P5: ¿El conector SMA hembra es apto para uso militar?
- A: Los conectores SMA hembra son un estándar para sistemas de RF de alta frecuencia debido a su acoplamiento roscado seguro y su excelente rendimiento eléctrico, que cumplen con los requisitos de durabilidad para equipos militares y espaciales.
Dibujo Mecánico

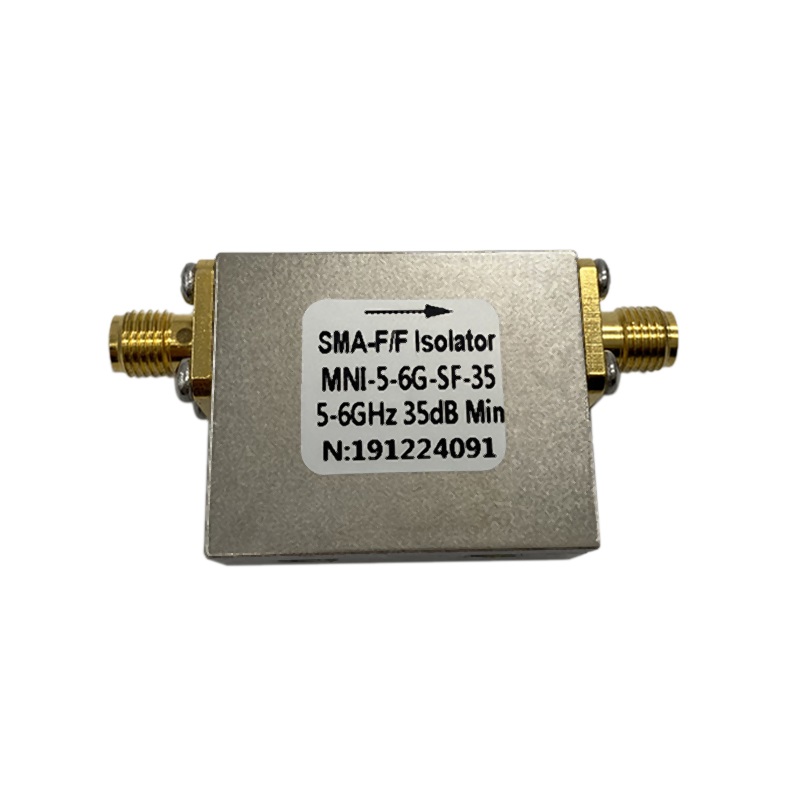

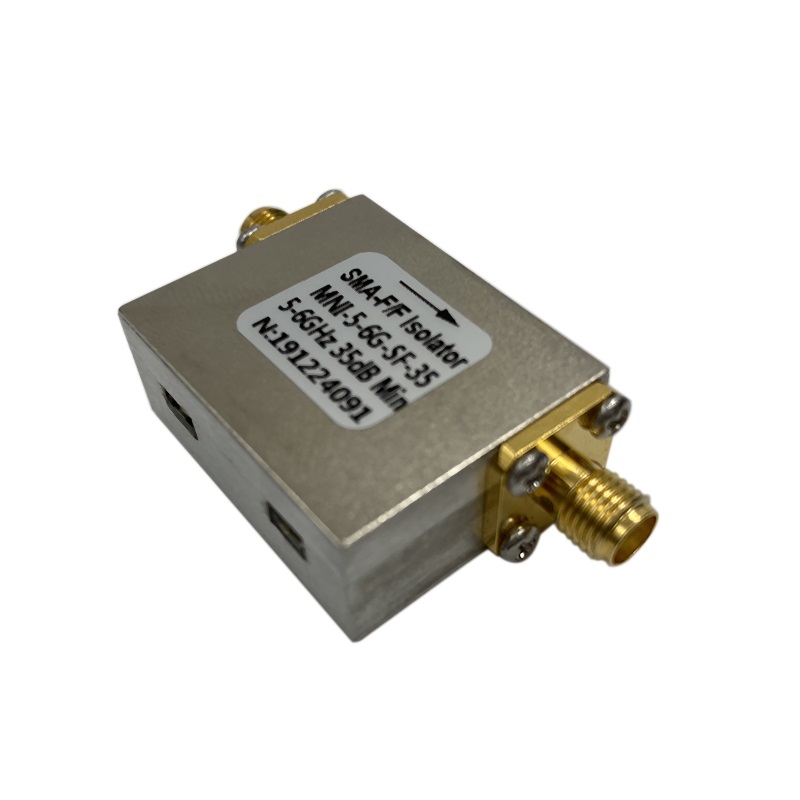

Imágenes de detalles del producto
