Descripción general del producto

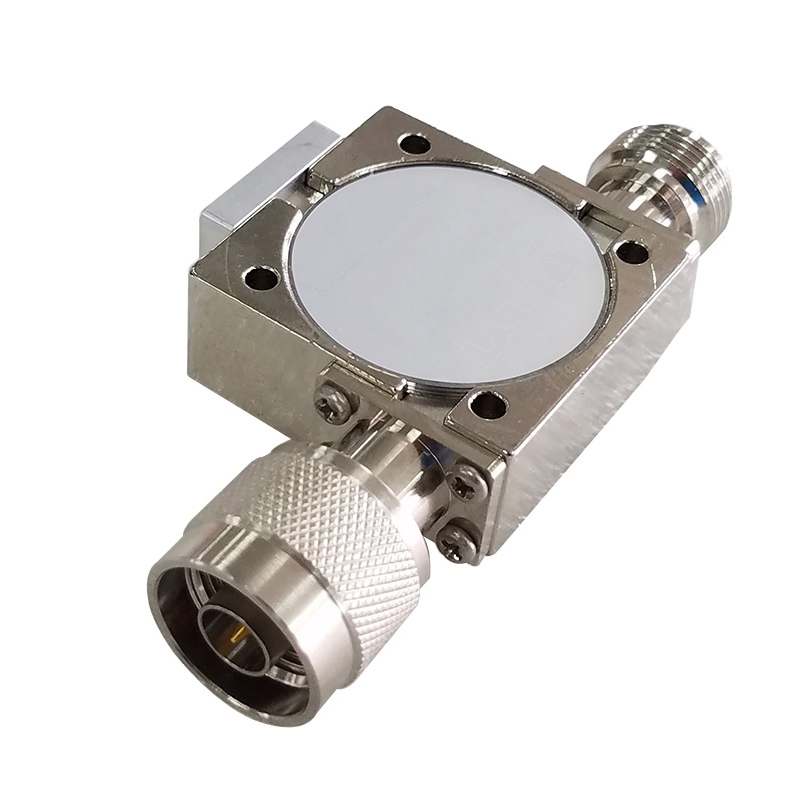

El Aislador coaxial UHF (400-430 MHz) es un componente de protección crítico para sistemas inalámbricos de alta potencia. Diseñado para el 400-430 MHz Este dispositivo garantiza que la energía de RF fluya únicamente en la dirección de avance, protegiendo así su transmisor de posibles daños causados por la potencia reflejada debido a desajustes de antena o fallas en la línea. Con un espectro robusto, este dispositivo asegura que la energía de RF fluya solo en la dirección de avance, protegiendo su transmisor de la potencia reflejada potencialmente dañina provocada por desajustes de antena o fallas en la línea. 200W CW potencia hacia adelante r alimentación y ultra baja pérdida de inserción de 0,4 dB Se trata de un recurso esencial para la radio táctica militar, la telemetría aeroespacial y la infraestructura UHF comercial de misión crítica.
Especificaciones técnicas y mecánicas
| Rango de frecuencia | 400 - 430 MHz |
| Pérdida de inserción | ≤ 0,4 dB |
| Aislamiento | ≥ 20 dB |
| VSWR | ≤ 1,25 |
| Potencia hacia adelante | 200W CW |
| Potencia inversa | 20W |
| Tipo de conector | N-Mujer / N-Hombre (NK/NJ) |
| Temperatura de funcionamiento | -30°C a +75°C |
NOTA: Este aislador UHF está diseñado para una estabilidad a largo plazo. Asegúrese de que la disipación de potencia inversa no supere 20W para mantener la integridad de la terminación interna. Se ofrece sintonización de frecuencia personalizada dentro del rango de 300-500 MHz bajo pedido.
Preguntas frecuentes
- P1: ¿Por qué es necesario un aislador para los transmisores UHF de 400 MHz?
- A: Las bandas UHF se utilizan a menudo para comunicaciones móviles y tácticas críticas. Si una antena está dañada o desconectada, la señal se refleja de vuelta al transmisor. aislador Actúa como un amortiguador, absorbiendo esa energía reflejada y evitando que los costosos amplificadores de potencia se quemen.
- P2: ¿Cuál es la diferencia entre la alimentación directa y la alimentación inversa en este dispositivo?
- A: Potencia de avance (200 W) es el nivel máximo de señal que el dispositivo puede transmitir de la entrada a la salida. Potencia inversa (20W) es la cantidad de energía reflejada que la carga interna puede absorber de forma segura. Para sistemas con una reflexión muy alta, recomendamos comprobar periódicamente la ROE de la línea de antena.
- P3: ¿La baja pérdida de inserción de 0,4 dB afecta al alcance de la señal?
- A: La mínima pérdida de inserción es vital. pérdida de 0,4 dB Es prácticamente insignificante, lo que garantiza que casi toda la potencia de su transmisor llegue a la antena, maximizando su alcance de comunicación a la vez que proporciona una protección de alto nivel.
- P4: ¿Se puede utilizar este aislador en entornos de alta temperatura?
- A: Sí, tiene una calificación de hasta +75°C Esto lo hace adecuado para su montaje en gabinetes exteriores sin refrigeración o cerca de amplificadores de alta potencia que generan mucho calor, comúnmente presentes en sistemas BDA (amplificadores bidireccionales).
- P5: ¿A qué se refiere NK/NJ en la especificación del conector?
- A: La letra "K" generalmente se refiere al conector hembra (Jack) y la letra "J" al conector macho (Plug). Nuestros aisladores se pueden configurar con conectores N hembra/hembra, N macho/hembra u otras combinaciones para que coincidan con su cableado tipo N existente.
Dibujo Mecánico
Imágenes de detalles del producto
