Descripción del Producto
El Aislador coaxial VHF (146-174MHz) es un dispositivo pasivo de alta potencia diseñado para la protección de señales de misión crítica. Ofrece una excepcional Aislamiento de 40 dB y una ROE estable, es un componente esencial para salvaguardar los transmisores en Militar, espacial y comercial Aplicaciones de radio. Su orientación en sentido horario (→) garantiza un flujo de energía eficiente a la vez que protege los componentes electrónicos sensibles de la alta potencia reflejada.
Características del producto
- Alto rendimiento de aislamiento: Cuenta con un mínimo de Aislamiento de 40 dB , proporcionando una protección de élite contra la retroalimentación de la señal.
- Amplio ancho de banda VHF: Optimizado para el 146-174 MHz espectro, adecuado para una amplia gama de estándares de comunicación.
- Manejo de potencia robusto: Calificado para 100W CW En ambos sentidos, tanto en sentido directo como inverso, para una máxima fiabilidad.
- Versatilidad extrema: Diseñado para funcionar de manera confiable en temperaturas que van desde -20°C a +70°C .
Especificaciones técnicas
| Número de modelo | N-1-100 / 146-174MHz |
| Rango de frecuencia | 146 - 174 MHz (en sentido horario) |
| Pérdida de inserción | ≤ 1,2 dB |
| Aislamiento | ≥ 40 dB |
| VSWR | ≤ 1,25 |
| Potencia hacia adelante | 100 W CW |
| Potencia inversa | 100 W |
| Tipo de conector | Entrada femenina N / Salida femenina N |
| Temperatura de funcionamiento | -20°C a +70°C |
| Impedancia | 50 Ω |
NOTA: Todas las especificaciones (frecuencia, potencia y conectores) pueden ser totalmente personalizado a través de nuestros servicios OEM para satisfacer sus requisitos de aplicación específicos.
Preguntas frecuentes
- P1: ¿Por qué es importante un aislamiento de 40 dB para este aislador de VHF?
- A: Aislamiento de 40 dB Su nivel de atenuación es mucho mayor que el de los aisladores estándar (normalmente de 20 a 23 dB). Esto garantiza que cualquier potencia reflejada por la antena se atenúe 10 000 veces antes de llegar al transmisor, proporcionando una protección de primer nivel.
- P2: ¿Qué significa el flujo de señal "en sentido horario (→)"?
- A: Indica el No recíproco naturaleza del dispositivo. Las señales que entran por el puerto de entrada se transmiten al puerto de salida con baja pérdida, mientras que cualquier señal que entre por el puerto de salida se dirige a una carga interna.
- P3: ¿Se puede utilizar este dispositivo en aplicaciones de gran altitud o aeroespaciales?
- A: Sí, este aislador está diseñado específicamente para Espacio y militar Aplicaciones donde se requiere estabilidad en diversas condiciones ambientales.
- P4: ¿Cómo puedo solicitar una configuración personalizada?
- R: Nuestros equipos de ventas e ingeniería están disponibles 24 horas al día Ofrecemos asistencia técnica profesional para adaptar cualquier componente de radiofrecuencia a las necesidades específicas de su proyecto.

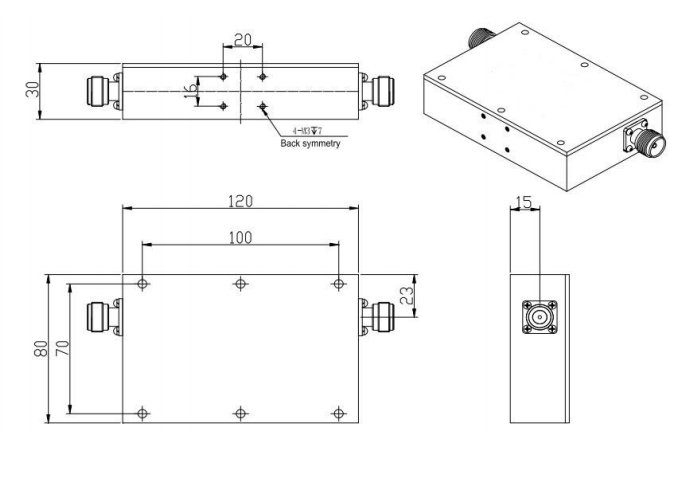

Dibujo Mecánico
