3dB-30dB 380-3800MHz Toma de corriente 4.3-10 hembra

Tapper de potencia( 380-3800 megahercio, 4.3-10 tipo , IP65, -160 dBc)
  • Nº de artículo.:

    MNL-PT-338-4F-160-XX
  • Producto De Origen:

    China
  • Marca:

    Maniron
  • Puerto De Envío:

    Shanghai/Shenzhen/Guangzhou/Ningbo
  • Color:

    black or customized
  • Detalles De Productos

nombre del producto

Extractor de energía de 380-3800 MHz con conector 4.3-10-Hembra, ampliamente para telecomunicaciones


Características del producto

◆ Banda de frecuencia ancha
◆ Cobertura 2G / 3G / 4G / LTE / 5G
◆ Intermodulación pasiva baja
◆ Baja pérdida de inserción VSWR &
◆ Alto aislamiento, interior & exterior
◆ Ampliamente utilizado para soluciones internas

Especificaciones técnicas & mecánicas

Articulo

Especificación

Modelo

MNL- PT- 338- 4F-160-XX (XX se refiere a acoplamientos)

Rango de frecuencia

38 0-520 / 698-960 / 1710-2700 / 3500-38 00 MHz

Acoplamiento

3dB (4,8 dB)

5 dB

6 dB

7 dB

8 dB

10 dB

13 dB

15 dB

20 dB

30 dB

División de salida (pérdida principal)

- 2,05dB

-1,8 dB

-1,35dB

-1,0 dB

-0,7 dB

-0,4 dB

-0,2 dB

-0,1 dB

-0,1 dB

-0,1 dB

Pérdida disipativa (dB)

0,3dB

0,3dB

0,3dB

0,3dB

0,3dB

0,3dB

0,3dB

0,3dB

0,3dB

0,3dB

Rama

fl uctuate (db)

380 -520

0 / -1.2

0 / -1.2

0 / -1.2

+ 0,3 / -1.2

+ 0,3 / -1.2

+ 0,3 / -1.2

± 1.0

± 1.0

± 1.0

± 1,6

698-960

± 0.8

± 0.8

± 0.8

± 0.8

± 0.8

± 0.8

± 0.8

± 0.8

± 0,8

± 1.6

1710-2700

± 0.8

± 0.7

± 0.7

± 0.7

± 0.7

± 0.8

± 0.8

± 0.8

± 1.2

± 2.0

3500-3800

+0.5 / -1.5

+ 0,3 / -1.5

+0.5 / -1.5

± 1.2

± 1.2

+ 0,3 / -1.5

± 1.2

± 1.2

± 1,5

± 2,5

VSWR

698 -2700

1.35:1

1.35:1

1.35:1

1.25:1

1.25:1

1.25:1

1.25:1

1.25:1

1.25:1

1.25:1

380- 3800

1.5:1

1.5:1

1.4:1

1.35:1

1,3: 1

1,3: 1

1,3: 1

1,3: 1

1.25:1

1.25:1

Intermodulación

≤ -dieciséis0 dBc a 2x43dBm (698-2700 MHz)

Potencia nominal

3 00 W

Impedancia

50 Ω

Conector

4.3-10 / Mujer

Peso (kilogramo)

0,23

Rango de temperatura

-35 ~ 75ºC

Aplicaciones

Uso en interiores / exteriores, IP67, compatible con RoHS

Dibujo del producto

Como a continuación



Imagen


Dejar Mensaje
Si usted está interesado en nuestros productos y desea conocer más detalles,por favor deje un mensaje,le responderemos tan pronto como podamos.
Relacionados con la Productos
power tapper
Filtro de potencia PIM bajo 5G de 600-6000 MHz
Regulador de potencia 5G de 600-6000 MHz, 3 dB/5 dB/6 dB/7 dB/8 dB/10 dB/13 dB/15 dB/20 dB/30 dB, baja intermodulación pasiva (PIM), ROE y pérdida de inserción.
VHF power tapper
Adaptador de potencia VHF UHF 138-960MHz para sistemas de seguridad pública
Reductor de potencia VHF/UHF para sistemas de seguridad pública, 3dB/5dB/6dB/8dB/10dB/13dB/15dB/20dB/30dB, baja ROE, baja pérdida de inserción.
Power tapper
Conector de potencia tipo N hembra de 698-2700 MHz
Golpeador de potencia 698-2700MHz para IBS,BTS,DAS 5dB/6dB/7dB/8dB/10dB/13dB/15dB/20dB/30dB PIM bajo, pérdida de inserción baja, VSWR bajo
340-2700MHz power tapper
Adaptador de potencia de baja modulación por intermodulación (PIM) de 340-2700 MHz para sistemas de seguridad pública.
Limitador de potencia de 340-2700 MHz para sistemas de seguridad pública, 3 dB/5 dB/6 dB/8 dB/10 dB/12 dB/13 dB/15 dB/20 dB/30 dB
5G 380-5850MHz RF Power Tapper
rf 380-5850MHz bajo PIM -161dBc toma de corriente de rf tipo n
380-5850MHz El tapper de potencia de rf está en bajo PIM -161dB, que tiene una banda de frecuencia ancha para 5G Comunicación
340-6000MHz Power Tapper
700-6000MHz Toma de corriente de rf para 5G IBS das
Este El tapper de potencia rf es ampliamente utilizado para IBS DAS, que cubre la frecuencia 700-6000MHz con 4.3-10 / N / DIN conector
5G 380-5850MHz RF Power Tapper
RF 380-5850MHz Low PIM -161dBc N Type RF Power Tapper
380-5850MHz RF Power Tapper está en PIM bajo -161dB, que tiene una banda de frecuencia ancha para comunicación 5G
690-3800MHz power tapper with low pim high isolation
Toma de corriente de 300W 690-3800MHz 4.8-20dB con PIM bajo de 4.3-10-Hembra
4.8dB / 6dB / 7dB / 8dB / 9dB / 10dB / 13dB / 15dB / 20dB, el tapper de potencia 690-3800MHz tiene alto aislamiento, bajo VSWR, baja pérdida de inserción y bajo PIM, que es ampliamente utilizado en proyectos IBS.
698-3800MHz power tapper
Toma de corriente de 698-3800MHz 3dB-20dB con 4.3-10-Hembra para IBS, BTS, DAS
4.8dB / 6dB / 7dB / 8dB / 9dB / 10dB / 13dB / 15dB / 20dB, el tapper de potencia 698-3800MHz tiene un alto aislamiento, bajo VSWR, baja pérdida de inserción y bajo PIM, que se usa ampliamente en proyectos IBS.
137-960MHz low PIM public safety tapper
Tapper de seguridad pública de bajo PIM 137-960MHz con conector N-Hembra
El tapper de potencia de 137-960MHz de Maniron tiene una amplia frecuencia que puede cubrir todos sus requisitos de comunicación por radio de seguridad pública en el edificio, 3dB, 4.8dB, 6dB, 8dB, 10dB, 13dB, 15dB, 20dB, 30dB.
Power tapper
3dB / 5dB / 6dB / 8dB / 10dB / 13dB / 15dB / 20dB / 30dB Toma de corriente 790-960 / 1700-2700MHz
Tapper de potencia 790 -960 / 1700-2700 , 200W, 4.3-10 F, -160dBc, IP65 3dB / 5dB / 6dB / 8dB / 10dB / 13dB / 15dB / 20dB / 30dB♦ Pérdida de inserción baja♦ VSWR bajo♦ Bajo Intermodulación pasiva♦ Hasta 200 W de potencia media♦ Alta confiabilidad, IP65
VHF POWER TAPPER
Power Tapper VHF 136-174MHz con conector hembra SMA
Extractor de potencia 136-174MHz para comunicaciones, 3dB, 4.8dB, 6dB, 8dB, 10dB, 13dB, 15dB, 20dB, 30dB.
power tapper 450-4000MHz
30db 450-4000mhz power tapper sistema de seguridad pública
extractor de energía( 450-4000 megahercio, 4.3-10 tipo , ip65, -160 dbc)
Power tapper 4.3-10 Female
698-2700MHz Power tap 7/16 DIN tipo hembra
7/16 DIN hembra, toma de corriente 698-2700MHz para IBS, BTS, DAS 5dB / 6dB / 7dB / 8dB / 10dB / 13dB / 15dB / 20dB / 30dB PIM bajo, pérdida de inserción baja, VSWR bajo
138-960MHz 50W power splitter with N-Female
138-960mhz 6way divisor de poder de Wilkinson para seguridad Pública
138-960 MHZ, 50W Los divisores de poder son de renombre mundial para su Clasificaciones de alta calidad, construcción robusta y energía conservadora.

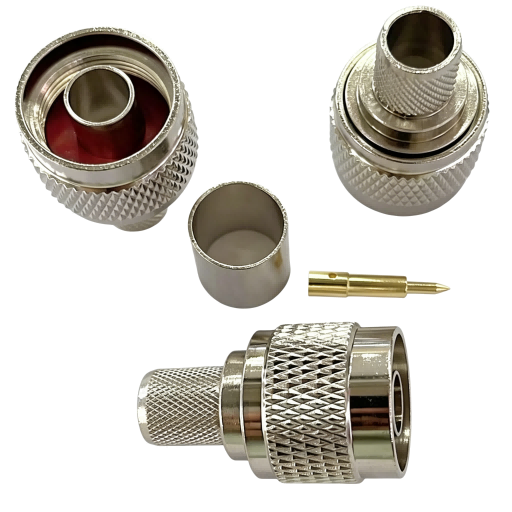

RF Connector
