698-2700MHz Power tap 7/16 DIN tipo hembra

7/16 DIN hembra, toma de corriente 698-2700MHz para IBS, BTS, DAS 5dB / 6dB / 7dB / 8dB / 10dB / 13dB / 15dB / 20dB / 30dB PIM bajo, pérdida de inserción baja, VSWR bajo
  • Nº de artículo.:

    MN-PT-3427-3-DF
  • Producto De Origen:

    China
  • Marca:

    Maniron
  • Puerto De Envío:

    Shanghai/Shenzhen/Ningbo
  • rango de precios:

    25-35/10$
  • Color:

    Black
  • Detalles De Productos

Nombre del producto:

Tapper de potencia 698-2700MHz con DIN tipo hembra , PIM bajo, para IBS BTS DAS



Producto Características

♦ Baja pérdida de inserción para IBS BTS DAS

♦ VSWR bajo

♦ Hasta 200 W de potencia media

♦ Alta confiabilidad, IP65


Especificaciones técnicas & mecánicas


Rango de frecuencia

698-2700

Impedancia

50Ω nominal

PIM (dBc a 2 * 43dBm)

Sin clasificación PIM

Grado de IP

IP65 (resistente al agua)

Solicitud

Interior o exterior, IP65

Rango de temperatura

-35 ° C hasta +75 ° C

tipo de conector

DIN-hembra

Material de la carcasa

Aluminio

Color

Negro o personalizado

Número de modelo

Ratio, nom

Valores de acoplamiento (dB)

Precisión de acoplamiento (dB)

Entrada VSWR

max

Promedio

Potencia (w)

Pérdida de línea principal

(Banda completa) MinMax

MN-PT-3427-3-DF

2: 1 / 3,0 dB

4.8

±1.0@698-960MHz

±1.0@1700-2700MHz

1,35

200

1.4

3.10

MN-PT-3427-5-DF

3: 1 / 4,8 dB

6.1

±1.0@698-960MHz

±1.0@1700-2700MHz

1,35

200

0,99

2,50

MN-PT-3427-6-DF

4: 1 / 6,0 dB

7.0

±1.0@698-960MHz

±1.0@1700-2700MHz

1,35

200

0,75

1,75

MN-PT-3427-7-DF

4: 1 / 7.0dB

7.8

±1.0@698-960MHz

±1.0@1700-2700MHz

1,35

200

0,65

1,45

MN-PT-3427-8-DF

6: 1 / 8.0dB

8.5

±1.0@698-960MHz

±1.0@1700-2700MHz

1,35

200

0,45

1,40

MN-PT-3427-10-DF

10: 1 / 10dB

10,5

±1.0@698-960MHz

±1.0@1700-2700MHz

1,30

200

0,20

0,80

MN-PT-3427-13-DF

10: 1 / 13dB

13,0

±1.3@340-617MHz

±1.25@617-960MHz

±1.25@1700-2700MHz

1,30

200

0,13

0,80

MN-PT-3427-15-DF

30: 1 / 15dB

15,3

±1.25@698-960MHz

±1.25@1700-2700MHz

1,30

200

0,01

0,45

MN-PT-3427-20-DF

100: 1 / 20dB

20,1

±1.5@698-960MHz

±1.5@1700-2700MHz

1,30

200

0,01

0,40

MN-PT-3427-30-DF

1000: 1 / 30dB

30,1

±2.0@698-960MHz

±2.0@1700-2700MHz

1,30

200

0,01

0,35


Imagen




Power tapper Din female





Dejar Mensaje
Si usted está interesado en nuestros productos y desea conocer más detalles,por favor deje un mensaje,le responderemos tan pronto como podamos.
Relacionados con la Productos
power tapper
Filtro de potencia PIM bajo 5G de 600-6000 MHz
Regulador de potencia 5G de 600-6000 MHz, 3 dB/5 dB/6 dB/7 dB/8 dB/10 dB/13 dB/15 dB/20 dB/30 dB, baja intermodulación pasiva (PIM), ROE y pérdida de inserción.
VHF power tapper
Adaptador de potencia VHF UHF 138-960MHz para sistemas de seguridad pública
Reductor de potencia VHF/UHF para sistemas de seguridad pública, 3dB/5dB/6dB/8dB/10dB/13dB/15dB/20dB/30dB, baja ROE, baja pérdida de inserción.
Power tapper
Conector de potencia tipo N hembra de 698-2700 MHz
Golpeador de potencia 698-2700MHz para IBS,BTS,DAS 5dB/6dB/7dB/8dB/10dB/13dB/15dB/20dB/30dB PIM bajo, pérdida de inserción baja, VSWR bajo
340-2700MHz power tapper
Adaptador de potencia de baja modulación por intermodulación (PIM) de 340-2700 MHz para sistemas de seguridad pública.
Limitador de potencia de 340-2700 MHz para sistemas de seguridad pública, 3 dB/5 dB/6 dB/8 dB/10 dB/12 dB/13 dB/15 dB/20 dB/30 dB
5G 380-5850MHz RF Power Tapper
rf 380-5850MHz bajo PIM -161dBc toma de corriente de rf tipo n
380-5850MHz El tapper de potencia de rf está en bajo PIM -161dB, que tiene una banda de frecuencia ancha para 5G Comunicación
340-6000MHz Power Tapper
700-6000MHz Toma de corriente de rf para 5G IBS das
Este El tapper de potencia rf es ampliamente utilizado para IBS DAS, que cubre la frecuencia 700-6000MHz con 4.3-10 / N / DIN conector
5G 380-5850MHz RF Power Tapper
RF 380-5850MHz Low PIM -161dBc N Type RF Power Tapper
380-5850MHz RF Power Tapper está en PIM bajo -161dB, que tiene una banda de frecuencia ancha para comunicación 5G
690-3800MHz power tapper with low pim high isolation
Toma de corriente de 300W 690-3800MHz 4.8-20dB con PIM bajo de 4.3-10-Hembra
4.8dB / 6dB / 7dB / 8dB / 9dB / 10dB / 13dB / 15dB / 20dB, el tapper de potencia 690-3800MHz tiene alto aislamiento, bajo VSWR, baja pérdida de inserción y bajo PIM, que es ampliamente utilizado en proyectos IBS.
698-3800MHz power tapper
Toma de corriente de 698-3800MHz 3dB-20dB con 4.3-10-Hembra para IBS, BTS, DAS
4.8dB / 6dB / 7dB / 8dB / 9dB / 10dB / 13dB / 15dB / 20dB, el tapper de potencia 698-3800MHz tiene un alto aislamiento, bajo VSWR, baja pérdida de inserción y bajo PIM, que se usa ampliamente en proyectos IBS.
137-960MHz low PIM public safety tapper
Tapper de seguridad pública de bajo PIM 137-960MHz con conector N-Hembra
El tapper de potencia de 137-960MHz de Maniron tiene una amplia frecuencia que puede cubrir todos sus requisitos de comunicación por radio de seguridad pública en el edificio, 3dB, 4.8dB, 6dB, 8dB, 10dB, 13dB, 15dB, 20dB, 30dB.
power tapper
3dB-30dB 380-3800MHz Toma de corriente 4.3-10 hembra
Tapper de potencia( 380-3800 megahercio, 4.3-10 tipo , IP65, -160 dBc)
Power tapper
3dB / 5dB / 6dB / 8dB / 10dB / 13dB / 15dB / 20dB / 30dB Toma de corriente 790-960 / 1700-2700MHz
Tapper de potencia 790 -960 / 1700-2700 , 200W, 4.3-10 F, -160dBc, IP65 3dB / 5dB / 6dB / 8dB / 10dB / 13dB / 15dB / 20dB / 30dB♦ Pérdida de inserción baja♦ VSWR bajo♦ Bajo Intermodulación pasiva♦ Hasta 200 W de potencia media♦ Alta confiabilidad, IP65
VHF POWER TAPPER
Power Tapper VHF 136-174MHz con conector hembra SMA
Extractor de potencia 136-174MHz para comunicaciones, 3dB, 4.8dB, 6dB, 8dB, 10dB, 13dB, 15dB, 20dB, 30dB.
power tapper 450-4000MHz
30db 450-4000mhz power tapper sistema de seguridad pública
extractor de energía( 450-4000 megahercio, 4.3-10 tipo , ip65, -160 dbc)
Cinco mil doscientos uno
Adaptador RF 4310 hembra a 4310 hembra tipo recto
Adaptador RF 4310 hembra a 4310 hembra tipo recto tiene bajo PIM y buen rendimiento, la impedancia característica es de 50 ohmios. La característica del adaptador es una amplia frecuencia de trabajo, una conexión confiable y un gran rendimiento de vibración.
400MHz RF Duplexer
Duplexor RF de 400MHz 100w con tipo N y alto aislamiento
Este duplexor cubre la banda de frecuencia RX: 450-455 MHz TX: 460-465 MHz con VSWR bajo y alto rechazo
200W Coaxial Isolator
Aislador coaxial de 200 W, frecuencia 430-470 MHz, conector N-MF
Aislador coaxial de 200 W con conector N-MF, duradero y de larga vida útil, con buen aislamiento para satisfacer sus necesidades técnicas. Aislador coaxial de baja pérdida de inserción y bajo VSWR. Estas son las características de este producto; la frecuencia común es de 430-470 MHz.
6000MHz directional coupler 30dB
Acoplador direccional RF de 680-6000MHz 30dB PIM bajo para Das
El acoplador direccional de RF cubre la frecuencia de 680-6000MHz con acoplamiento de 5dB / 6dB / 10dB / 13dB / 15dB / 20dB / 30dB, PIM bajo -161dBc que se usa ampliamente para IBS DAS
450-470MHz Coaxial Circulator
Aislador coaxial UHF de 450-470 MHz y 100 W con conector N hembra
Aislador coaxial de 450-470 MHz, potencia inversa de 100 W, aislamiento de doble unión de 60 dB. N hembra entra y N hembra sale
Diplexer 1710-1880 1920-2170MHz
Diplexor dcs 1800 / UMTS 2100 AISG paso de CC compatible en todos los puertos
Diplexor, 1710-1880 1920-2170MHz, CC pasa en todos los puertos AISG compatible, PIM -155dBc @ 2 * 43dBm, 7 / 16 din hembra
100w dummy load
Carga de terminación RF de 100 W CC-3 GHz con macho DIN 7/16
La carga de terminación de 100w 3ghz es conectados como carga a una salida de señal abierta o a una línea RF para evitar reflejos. están disponibles con una impedancia de 50 ohmios.
750-850/1700-2700/3300-3600MHz power splitter
Maniron 750-850/1700-2700/3300-3600MHz 20W Divisor de potencia de conector rápido
750 - 850/1700-2700/3300-3600 MHz, 2 0W, el divisor de potencia de enchufe rápido cubre la frecuencia de 750-3600MHz, que se usa ampliamente para el mercado 5G. Tiene baja pérdida de inserción, VSWR.
690-3800MHz power tapper with low pim high isolation
Toma de corriente de 300W 690-3800MHz 4.8-20dB con PIM bajo de 4.3-10-Hembra
4.8dB / 6dB / 7dB / 8dB / 9dB / 10dB / 13dB / 15dB / 20dB, el tapper de potencia 690-3800MHz tiene alto aislamiento, bajo VSWR, baja pérdida de inserción y bajo PIM, que es ampliamente utilizado en proyectos IBS.
rf termination load
698-2700mhz low pim 100W 7/16 DIN carga de terminación hembra
Carga de terminación PIM baja de 100 W, 698-2700 Hz para ibs,bts,das Maniron baja carga de terminación PIMs cubre diferentes rangos de frecuencia desde CC hasta 6000 mhz, mientras ofrece un alto rendimiento de potencia de hasta 1 a 1000 vatios. esta carga tiene un excelente rendimiento de pérdida de retorno. la unidad es ideal para optimizar la distribución de potencia de RF, que es a menudo requerido para sistemas de antenas distribuidas (DAS).
panel antenna
Antena BTS de 699-2690MHz 2L4M (haz dual) Antena inclinable sintonizada eléctricamente de 12 puertos
Las antenas de panel de estación base tienen un excelente rendimiento PIM y alta ganancia con conector hembra 4.3/10, cobertura 699-2690MHz
VHF Cavity Transmitter Combiner
Combinador de transmisores de cavidad VHF 8 en 1
El combinador transmisor de cavidad VHF 8 en 1 es nuestro producto más reciente, con una potencia promedio de 100 W y una pérdida de inserción muy baja.
698-2700MHz  hybrid coupler 3 in 1 out
698-2700MHz 3 * 1 híbrido Combinador acoplador híbrido n hembra baja PIM -150dBc interior
698-2700MHz 3 * 1 híbrido Combinador n femenino bajo PIM -150dBc interior
617-2700MHz Low PIM RF Hybrid Coupler 2*1
Acoplador híbrido Maniron 617-2700MHz -160dBc 2 en 1 salida
El acoplador híbrido 2 en 1 salida cubre la frecuencia de 617-2700MHz con Low PIM -160dBc, que se usa ampliamente para IBS DAS
Base station Antenna
Antena de estación base 8 puertos 698~960MHz/1710~2690MHz 65°/65° 16/18dBi 2°~12°/2°~12° Antena RCU integrada
Antena de estación base tiene un excelente rendimiento PIM y alta ganancia con conector hembra 8x4.3/10, cubierta GSM/CDMA/PCS/3G/4G/5G.
sector antenna
Antena sectorial de panel exterior de 16 puertos 694-2690MHz 65° 16dBi 2°~12° antena inclinable RCU integrada
Antenas de panel de estación base tienen un excelente rendimiento PIM y alta ganancia con conector hembra 4.3/10, cobertura 698~960MHz/1710~2690MHz/1710~2690MHz
 Directional Coupler
Maniron 694-2700mhz Acoplador direccional RF para IBS BTS DAS
Características del producto ◆ con banda de frecuencia ancha ◆ Cobertura 2G/3G/4G/LTE ◆ bajo vswr/bajo PIM ◆ alta potencia con 200W ◆ ampliamente utilizado para soluciones en edificios
450-470MHz rf Bandpass filter
450-470MHz uhf Bandpass filtro rf con SMA-F escribe
rf Paso de banda El filtro puede mejorar la selectividad de entrada de receptores y amplificadores y aumentar el aislamiento de transmisores, cuyo respectivo las antenas están montadas juntas.
Base station Antenna
698-2690MHz 65°16/16.5dBi 2°~12° 12-Pol integrado RCU RET Sector BTS Antena de estación base
Antena RCU (Unidad de Control Remoto) integrada tiene un excelente rendimiento PIM y alta ganancia con conector hembra 12x4.3/10, cobertura GSM/CDMA/PCS/3G/4G/5G
hybrid coupler 4*1
Combinador híbrido de 698-3800 mhz 4 en 1 salida
combinador híbrido 4*1( 694-3800 megahercio , 10W, N-F)
690-2690MHz 12‑Port 2L4H Multi‑Band Base Station Antenna
alta ganancia 698-2700MHz SISO log antenas periódicas con N-hembra
698-2700MHz SISO las antenas logarítmicas periódicas son de alta ganancia utilizadas en das
Omni Pole Mount Antenna 698-2700MHz
Maniron 698-2700MHz SISO Omni Antena de montaje en poste para exteriores 2.5/4.0dBi
La Antena Omni se utiliza en la banda de onda ancha. Con frecuencia amplia, ganancia alta y PIM bajo, puede usarse ampliamente para DAS.
 380-6000MHz 4 in 4 Out 6dB Hybrid Coupler Combiner with Low PIM-155dBc 4.3-10F
Combinador acoplador híbrido de alto aislamiento y amplia frecuencia de 380-6000 MHz, 4 entradas y 4 salidas, 6 dB, con bajo PIM de 155 dBc, 4,3-10 F para DAS IBS 5G
El combinador híbrido 4*4 (380-6000 MHz, 300 W, 4,3/10-F, -160 dBc) tiene una banda de frecuencia amplia que cubre de 2G a 5G, lo que es de muy buena calidad para proyectos IBS.
RF Connector
N-Type Female Crimp Connector 50 Ohm DC-6GHz Low VSWR Brass Gold Plated RF Coaxial Connector
N type female crimp connector, standard 50 ohm impedance, frequency up to DC-6GHz, low VSWR less than 1.25. It owns good voltage resistance and stable electrical performance.
1710-1880 MHz /1920-2200MHz  Dual Band Combiner
Combinador de banda dual 1710-1880 MHz /1920-2200 MHz con 4310F
Este combinador de banda dual cubre la frecuencia 1710-1880 MHz /1920-2200 MHz para 5G, PIM bajo, alto aislamiento y baja pérdida. Es fácil de instalar.
RF Bandpass Filter
821-869MHz RF Pasos de banda Filtrar con 90db aislamiento
El filtro cubre la frecuencia de 821-869MHz que está en alto rechazo 90db con n masculino / femenino conector
Base Station Antenna
0-512MHz Omnidirectional Fiberglass Antenna 0-5dBi N-J Male 100W Outdoor Waterproof Vertical Polarization Base Station Antenna
0-512MHz omnidirectional fiberglass antenna, N-J male, 0-5dBi, 100W, outdoor waterproof vertical polarization base station antenna, wide band fiberglass whip antenna
RF triplexer 700MHz
Combinador de triplexores RF 703 - 788 MHz / 791- 862MHz / 880 - 960MHz
703 - 788 MHz / 791- 862MHz / 880 - 960MHz Triplexer - Unidad dual
Base station Antenna
Antena de estación base 6 puertos 698~2690MHz 65°/65° 17/18dBi 2°~12°/2°~12° Antena RCU (Unidad de control remoto) integrada y reemplazable
Antena RCU (Unidad de Control Remoto) integrada tiene un excelente rendimiento PIM y alta ganancia con conector hembra 4.3/10, cobertura GSM/CDMA/PCS/3G/4G/5G
Base station Antenna
698~960MHz×2/1695~2690MHz×3 65°/65° 15.4/17.2dBi 2°~12°/2°~12° Antena de estación base RCU integrada y reemplazable
Antena RCU (Unidad de control remoto) integrada tiene un excelente rendimiento PIM y alta ganancia con 10Ã7/16DIN hembra, cobertura GSM/CDMA/PCS/3G/4G/5G
DC-6GHz 500w coaxial rf attenuator
Atenuador coaxial de RF DC-6 GHz, 500 W, 40 dB, tipo N
El atenuador coaxial de 500 W CC-6 GHz con conector tipo N tiene un buen rendimiento como bajo VSWR, baja precisión de atenuación, es ampliamente utilizado en el campo de las telecomunicaciones.
Coaxial Isolator 400-430MHz
Aislador coaxial de 200 W, conector tipo N de 400-430 MHz
El aislador coaxial de 200 W con conector N-MF con una vida útil duradera y larga y un buen aislamiento pueden satisfacer sus necesidades técnicas. Aislador coaxial de baja pérdida de inserción y aislador coaxial de VSWR bajo. Estas son las características de este producto, la frecuencia común es 400-430 MHz.
Base station Antenna
Antena integrada de estación base BTS del sector RCU RET de 790~960MHz 65°17dBi 0°~10° 2 polos
Antena RCU (Unidad de Control Remoto) integrada tiene un excelente rendimiento PIM y alta ganancia con conector hembra 2x4.3/10, cobertura GSM/CDMA/PCS/3G/4G/5G

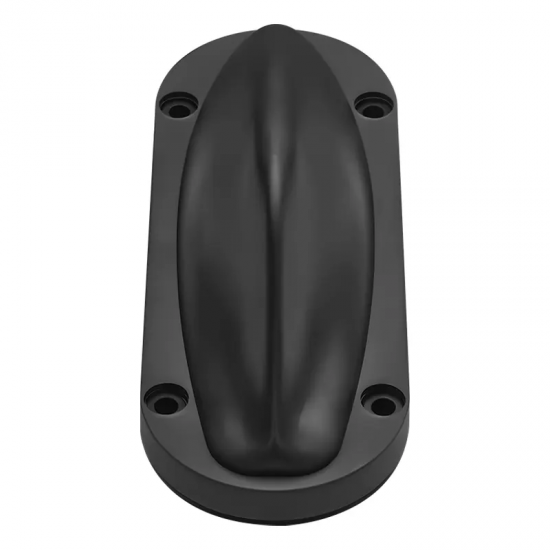

Cinco mil doscientos uno
