Duplexor de paso-rechazo de 4 cavidades de gran potencia UHF de 350 vatios

El duplexor de estación base es ideal para instalaciones de alta potencia con separación de frecuencia cercana. Estos filtros están diseñados para combinar dos frecuencias o pueden usarse como preselectores eficientes. Si se requieren niveles más altos de aislamiento, considere usar configuraciones de 6 cavidades. La selectividad puede ser determinada por los condensadores ajustables de campo. Cada cavidad tiene compensación de temperatura para operar entre -40ºC y +65ºC. Cada cavidad tiene bucles plateados y varillas de afinación plateadas.
  • Nº de artículo.:

    MN-T-SGQ-450M-350W-4
  • Tiempo De Entrega:

    Based on exact quantity
  • Producto De Origen:

    Hefei , China
  • Marca:

    Maniron
  • Puerto De Envío:

    Shanghai , Ningbo , Shenzhen....
  • Color:

    Silver
  • MOQ:

    1
  • Detalles De Productos

Duplexor de paso-rechazo UHF de 4 cavidades

350W UHF 400-490MHz Duplexor de 4 cavidades, N hembra, Tx a Rx Split 5.0MHz,
457.000 / 462.000


●Especificaciones:



Número de producto

MN-T -SGQ-450M-350W-4C

especificaciones electricas

Canal

Paso bajo (RX)

Paso alto (TX)

Rango de frecuencia

La frecuencia se puede hacer dentro del rango de 400 ~ 520MHz

Separación RX-TX

5 MHz (por ejemplo, RX = 433 MHz, TX = 438 MHz)

Separación RX-TX más estrecha 2 MHz, 3 MHz, 4 MHz disponible. La separación RX-TX más cercana, la pérdida de inserción será más alta, el aislamiento será más bajo. Si su frecuencia RX-TX está demasiado cerca entre sí, le sugerimos que utilice un duplexor de 6 u 8 cavidades.

Pérdida de inserción

Separación ≤1dB@5MHz

Separación ≤1dB@5MHz

VSWR

≤1.2

≤1.2

Pérdida de retorno

≥20dB

≥20dB

Aislamiento RX-TX

Separación ≥80dB@5MHz

máx. Potencia de entrada

350W (OC)

Especificaciones mecánicas

Temperatura de funcionamiento

-20 +65

tipo de conector

N-hembra , 50Ω

Dimensiones

410 mm * 360 mm * 110 mm

Tamaño de envío

500mm*440mm*170mm

Peso neto

6,5 kg

Peso de envío

8KG

Apariencia

Color plata



Duplexor de 4 cavidades Figura :




Curvas de respuesta típicas con separación RX-TX de 5 MHz :




Dejar Mensaje
Si usted está interesado en nuestros productos y desea conocer más detalles,por favor deje un mensaje,le responderemos tan pronto como podamos.
Relacionados con la Productos
400-470MHz RF Coaxial Circulator
400-470MHz 100W Coaxial RF Circulador N Conector para la Comunicación Inalámbrica
RF Coaxial Circulador con alto aislamiento y ampliamente utilizado para el Militar,el Espacio y las Aplicaciones Comerciales,la frecuencia es de alrededor de 400-470MHz
50W 300-400MHz Coaxial Isolator
50W 300-400 mhz Coaxial Aislador con Conector N
300-400 mhz Coaxial Aislador es de alto aislamiento y ampliamente utilizado para el Militar ,el Espacio y las Aplicaciones Comerciales,por lo general combinan con Conector N
200W 400-430MHz Directional Coupler
400-430MHz Acoplador Direccional de 200W Pérdida de inserción baja
200W 400-430MHz Acoplador Direccional de baja Pérdida de inserción con NF conector,se aplican para el uso de interior,buen aspecto y de alta calidad que vale la pena que se ponga a usar!
Dual band single-polarization Wall Mount panel antenna
100W del panel de la Antena de una sola polarización de Montaje en Pared
Banda Dual de una sola polarización de la Pared de Montaje de la antena Ampliamente utilizado para laSoluciones en el edificio,2G/3G/4G/LTE de Cobertura.
50W UHF Duplexer 390-520MHz N-Female
50W UHF Duplexor 50ohm cable 390-520MHz N-Conector F
50W UHF Dúplex con pérdida de Inserción Baja,baja VSWR yInstalación Simple,es un buen Componente de Comunicación,ven y consíguelo!
UHF 50W Duplexer Filter
UHF 50W Duplexor 400-470MHz Filtro N-Conector F
50W Duplexor Filtro no las mismas especificaciones aceptar personalizado requisitos,lo que es UHF 50W Duplexor o 400-470MHz Filtrar todos se pueden personalizar.
150-174/403-512 MHz Combiner Dual Band
Alta Quality150-174/403-512 MHz VHF Combinador
150-174/403-512 MHz de Strings con Baja PIM Ampliamente Utilizado en el SII&BAS,es pertenecer a VHF de Strings.Maniron de Alta calidad y de la prueba objetiva satisfaga sus necesidades profesionales.
Omni-directional ceiling antenna
5g 400-430MHz omni antena
Omni-direccional de la antena de techo aplicar En edificio de uso,también la cobertura de la señal es relativamente amplia,por lo general, usted puede elegir 400-430MHz Antena o informar a su costumbre requisitos si desea diferentes especificaciones técnicas.
400-430MHz 50W Hybrid Coupler
400-430MHz 50W Híbrido Acoplador N-F Conector utilizado para DAS
50W Acoplador Híbrido con Baja PIM,la frecuencia es de 400-430MHz,el tipo de Conector N-Hembra, impermeabilización grado alrededor de IP65,Elija una de RF Acoplador Híbrido,400-430MHz 50w Acoplador Híbrido es una mejor opción para usted!
RF Trunk Amplifier
1W 412-422MHz/455-465MHz Tronco del RF del Amplificador
1W 412-422MHz/455-465MHz Tronco del RF del Amplificador,VHF forro amplificador de potencia
320~360MHz UHF Duplexer Filter
320~360MHz UHF Duplexor Filtro para telefonía Móvil Repetidor de Radio
320~360MHz UHF Duplexor Filtro utilizado para Móviles campo de la Radio,que es con NF Conector y pertenecen a aaccessory de repetidor
25W Repeater
Maniron Fabricación Digital Repetidor de RF de alta calidad Pasivo accesorio
Digital Repetidor de 25W Repetidor Maniron Fabricación,Ampliamente utilizado en la construcción de la Solución, en el Interior y Outddoor aplicación
VHF Cavity Transmitter Combiner
VHF Cavidad Transmisor Combinador de 8 en uno de strings
VHF Cavidad Transmisor de Strings 8 en un combinador es nuestro nuevo tipo de producto,la potencia media es de 100W,con muy baja Pérdida Iinsertion
100W VHF Duplexer
100W repetidor/138-156MHz VHF Duplexor NF Conector
100W Duplexor Frecuencia 138-156MHz,que es VHF Dúplex con NF conector, Todas las especificaciones de este dúplex se puede personalizar como requisito de los clientes.
50W Frequency 410-415MHz/420-425MHz Duplexer SMA-F
50W Frecuencia 410-415MHz/420-425MHz baja PIM Duplexor-SMA Conector F
50W Duplexer for BTS IBS DAS wide use that has low PIM &low VSWR,different frequency all can be customized,410-415MHz Duplexer/420-425MHz Duplexer apply to Radio and television field and Telecom.
400MHz 12V Couple Transceiver Multiplexer
Maniron Multicoupler N tipo de Conector 400MHz Transceptor
Maniron Multicoupler N tipo de Conector 400MHz Transceptor Multiplexor,Ancho de Banda de Frecuencia de Baja Figura de Ruido,Baja VSWR Alta de puerto a Puerto de Aislamiento,vale la pena un tiro.
Dual Band Combiner -160dBc RF Combiner
Mayorista de 136-174/450-510 MHz Viaje de Banda Combinador de RF Combinador de Amplia Frecuencia
RF Mayorista 136-174/450-510/760-870 MHz Viaje de Banda de Strings -160dBc Combinador de RF,3G/4G/5G Cobertura LTE, pérdida de inserción Baja, Alto aislamiento entre cada puerto de entrada
25W RF Dummy Load
25W Carga Ficticia y Terminación de la N-F 50 ohm baja PIM baja VSWR
25W RF Carga Ficticia y Terminación de la N-F con baja /VSWR/Pérdida de Inserción baja yBaja Intermodulación,Ampliamente utilizado en el SII &DAS de campo.
100W 415-430MHz 5dBi single-polarized panel antenna
Al aire libre de 100W 415-430MHz de 5dBi único panel de la antena polarizada
Al aire libre de 100W 415-430MHz de 5dBi solo polarizada wcdma GSM dcs panel de la antena,Ampliamente utilizado en el SII proyectos, Garantizado un año Estándar
Intercom mini-cupula antenna
Antena de alta ganancia UV de doble segmento de mini-cupula del intercomunicador de la antena
Intercomunicador de la antena de alta ganancia,UV de doble segmento de mini-cupula del intercomunicador de la antena,de pequeño volumen y baja de peso
Bandpass Duplexfilter
RX: 380-386.5MHz TX: 390-396.5MHz Filtro dúplex
50W duplexor uhf con baja pérdida de inserción, baja VSWR y instalación sencilla, es un buen componente de comunicación, ¡ven y recógelo!
Bandpass Duplexfilter
RX: 380-386.5MHz TX: 390-396.5MHz Filtro dúplex
RX: 380-386.5 mhz TX: 390-396,5 mhz Paso de banda Filtro dúplex utilizado en el sistema tetra, 19 '' montaje en rack
Cinco mil doscientos uno
Combinador de transmisor de cavidad UHF 350-470MHz
Nuevo producto: el transmisor combinador de cavidad UHF 350-470MHz tiene un buen rendimiento, como alto aislamiento y bajo VSWR, etc.
Cinco mil doscientos uno
Amplificador troncal 10W 400-430MHz 450-470MHz
Amplificador troncal 10W 400-430MHz450-470MHz
UHF Repeater
Repetidor de fibra óptica selectivo de canal fuera del aire Tetra 390M 10dbm
+10dbm TETRA, UHF, PMR, DMR Amplificador bidireccional (BDA) 400 MHz Walkie Talkie Amplificador de potencia Booster/Repetidor
UHF  TX Combiner RX multicoupler
Combinador de transmisor UHF de 3 canales para sistema repetidor de radio de 2 vías
Multiacoplador receptor combinador de transmisor UHF de 3 canales para sistema repetidor de radio de 2 vías
Cinco mil doscientos uno
Nuevo producto 300W 800&1800MHz Amplificador de señal de banda dual
El Amplificador está diseñado para proporcionar una solución más rentable que agregar una nueva Base estación transceptora(B TS) para extender la cobertura de la señal y mejorar la calidad de la comunicación en el sistema doble . Y su fácil instalación y mantenimiento pueden ayudar al transportista a obtener un retorno rápido.
fiberglass antenna
Antena de fibra de vidrio UHF direccional Omni para exteriores de 450-470MHz con conector N-Hembra
Antena de estación base UHF omnidireccional para exteriores de 450-470 MHz con conector N-hembra para GMRS
5W trunk amplifier
Amplificador troncal 5W 400MHz n ganancia 30dB
Amplificador troncal de 10W 450-470MHz

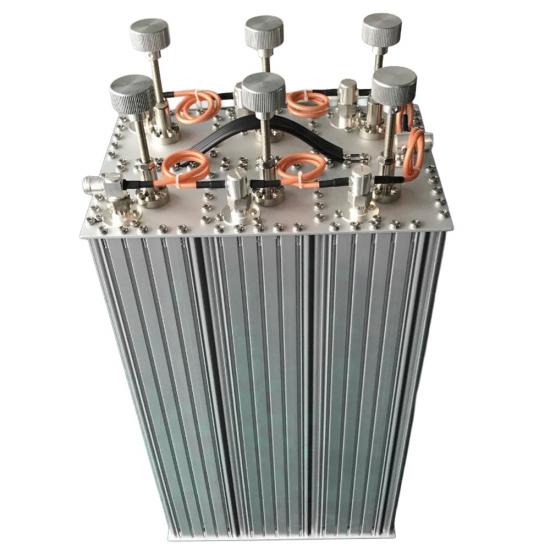

350W cavity duplexer
