Nombre del producto
Combinador dúplex de radiofrecuencia VHF de alta potencia
Características del producto
◆ Separación RX-TX más estrecha
◆Alta confiabilidad
◆Instalación sencilla
Especificaciones técnicas y mecánicas :
| Número de producto | ELA - VHF -150-6 °C | |
| Especificaciones eléctricas ficaciones | ||
| Canal | Bajo Aprobar ( RX ) | Alto Aprobar ( Texas ) |
|
 Rango de frecuencia | 136~ 174 MHz | 136~ 174 MHz |
| Frecuencia poder ser hecho dentro 136~ 174 megahercio rango | ||
| RX-TX Mín. Separación | 0.5 megahercio | |
| Cantidad de cavidades | 6 ( RX :3 cavidad, Texas : 3 cavidad) | |
| Cavidad Forma | Cuadrado | |
| Pérdida de inserción | ≤2 dB @0.6 megahercio espaciado , ≤1,5 dB @5 megahercio espaciado | |
| ROE | ≤1,35 | |
| Rechazo | ≥90 dB @0.6 megahercio espaciado , ≥100 dB @5 megahercio espaciado | |
| Aislamiento RX-TX | ≥90 dB @0.6 megahercio espaciado , ≥100 dB @5 megahercio espaciado | |
| Potencia máxima de entrada | 350 W ( CW ) | |
| Especificaciones mecánicas | ||
| Temperatura de funcionamiento | -40℃ ~ +65℃ | |
| Conductor interno | Cobre bañado en plata | |
| Tipo de conector | NORTE- Femenino , 50 Ω | |
| Dimensiones | 320 mm *675 mm *212 mm | |
| Envío Tamaño | 800 mm *390 mm *280 mm | |
| Peso neto | 17.5 Kilogramo | |
| Peso del envío | 25 Kilogramo | |

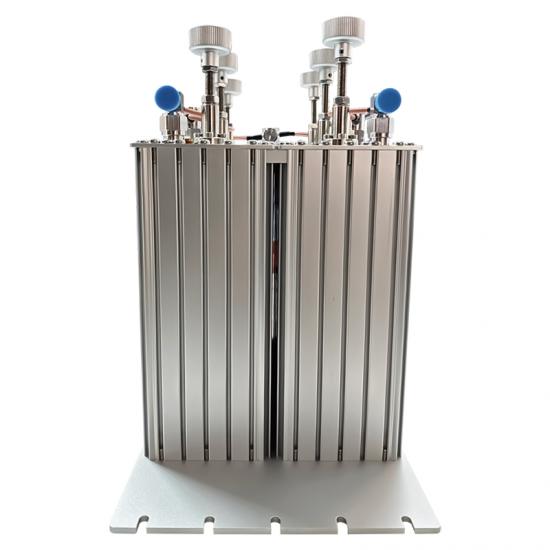

Imágenes del producto:
