Descripción del Producto
El Combinador de cuatro bandas (Cuadruplexor) es una solución integrada de alto rendimiento para redes inalámbricas modernas. Al fusionar cuatro bandas de frecuencia clave en una sola salida, reduce el desorden de cables y la complejidad del sitio. Con PIM bajo (-160 dBc) y un Clasificación IP67 Está diseñado para ofrecer la máxima fiabilidad tanto en escenarios de coubicación 4G como 5G.
Especificaciones técnicas detalladas
| Especificaciones eléctricas | |
| Rango de frecuencia |
Capítulo 1: 790-960 | Capítulo 2: 1710-1880
Canal 3: 1920-2170 | Canal 4: 2490-2690 MHz |
| Pérdida de inserción (dB) |
Puerto1: 0,2 | Puerto2: 0,5 (tipo 0,3)
Puerto3: 0,5 (tipo 0,4) | Puerto4: 0,4 |
| Aislamiento | ≥ 50 dB |
| VSWR | ≤ 1,25 |
| PIM3 (@2x43 dBm) | ≤ -160 dBc |
| Potencia de entrada | ≤ 200 W (promedio) |
| Circunvalación de DC | DC/AISG Acceso a todos los puertos |
| Especificaciones ambientales | |
| Temperatura de funcionamiento | -40°C a +65°C |
| Humedad relativa | 5% - 95% |
| Presión barométrica | 55 kPa - 106 kPa |
| Aplicación de propiedad intelectual | IP67 |
| Especificaciones mecánicas | |
| Tipo de conector | 4.3-10 Femenino |
| Peso neto | 3,70 kg |
| Unidad de embalaje | 1 pieza / caja |
Características principales
- Alta fiabilidad: Diseñado para uso prolongado en exteriores con conectores robustos de 4,3-10.
- PIM ultrabaja: Evita interferencias para una transmisión de señal 5G limpia.
- Bypass inteligente: Funcionalidad completa de paso AISG/DC para sistemas de control RET.
NOTA: Todas las especificaciones se pueden modificar a través de nuestro Servicios OEM/ODM para satisfacer su arquitectura de red personalizada.
Preguntas frecuentes
- P1: ¿Qué ventajas ofrece la clasificación IP67?
- A: Garantiza que la unidad esté hermético al polvo y están protegidos contra la inmersión en agua, lo que permite una instalación segura en azoteas y torres expuestas.
- P2: ¿Cómo afecta un bajo nivel de PIM al rendimiento de la red?
- A: A PIM3 de ≤ -160 dBc Garantiza que no haya autointerferencias, lo que aumenta el rendimiento de los datos y mejora la calidad de las llamadas para los usuarios de dispositivos móviles.

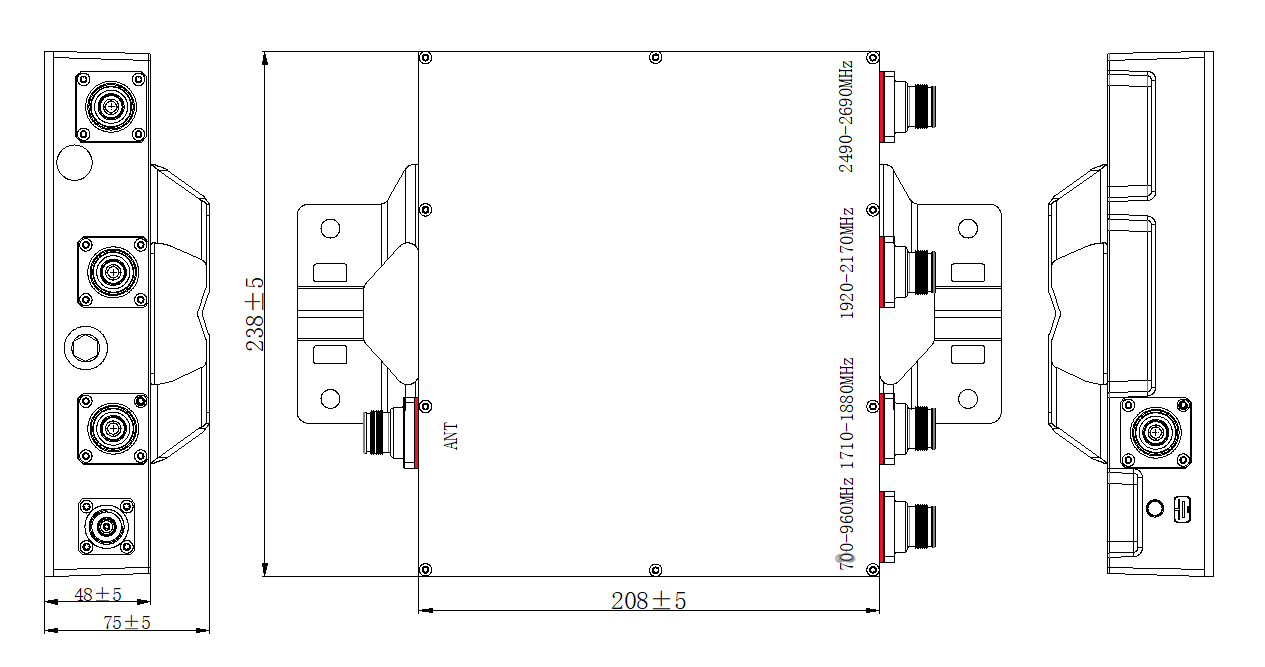

Dibujo de contorno
