Nombre del producto

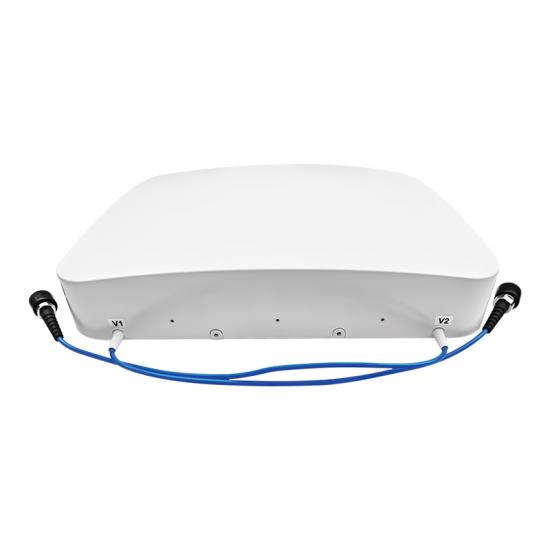

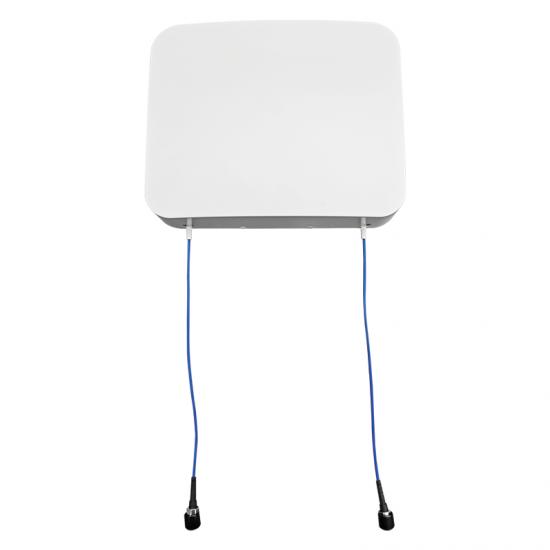

Antena de panel direccional Maniron de 380-4300 MHz para interiores y exteriores
PAG Características del producto
◆ Banda de frecuencia ancha 380-4300 MHz
◆ VSWR bajo
◆ Alta ganancia
◆ Ampliamente utilizado para DAS
Especificaciones técnicas y mecánicas
Número de modelo
PIM<-140
PIM<-150
PIM<-153
N Mujer
MNA
-380-4300VV-8-ID-
NV1
MNA
-380-4300VV-8-ID-
NV2
MNA
-380-4300VV-8-ID-
NV3
4.3-10 Femenino
MNA
-380-4300VV-8-ID-
MV1
MNA
-380-4300VV-8-ID-
MV2
MNA
-380-4300VV-8-ID-
MV3
Especificaciones eléctricas
Rango de frecuencia, MHz
380-520
698-960
1710-2700
3300-4300
Ganancia, dBi
3
6
8
7.5
ROE
≤3.0
≤2.0
≤2.0
≤2.0
Polarización
Vertical + Vertical
PIM, 3.er orden, 2x20 W, dBc
N / A
≤
-140 /
≤
-150 /
≤
-153
N / A
Relación adelante-atrás, dB
N / A
10
18
14
Aislamiento, dB
10
12
20
24
Ancho de haz horizontal
120°
90°
65°
38°
Ancho de haz vertical
80°
65°
60°
36°
Impedancia de entrada, Ω
50
Potencia máxima de entrada, W
50
Protección contra rayos
Tierra de CC
Especificaciones mecánicas
Conector
2 x N
Femenino /
2 x 4,3-10
Femenino
Dimensiones, mm
393x317x80
Peso, kg
Aprox. 1,5
Material del reflector
Aluminio
Material del radomo, color
ABS (estabilizado a los rayos UV),
Blanco, RAL 9003
Temperatura de funcionamiento, °C
-40 a +65
Solicitud
