Descripción general del producto
El MNL-PAT-627-NF-SISO es una antena de panel direccional de montaje en pared de alto rendimiento diseñada para 2G, 3G, 4G LTE y soluciones WLAN para interiores. Cubriendo el amplio rango de frecuencias de 698-2700 MHz proporciona una estabilidad 7-8 dBi ganancia. Con una clasificación PIM ultrabaja de ≤-150 dBc Esta antena es la opción perfecta para entornos interiores con mucho tráfico, donde la pureza de la señal y la cobertura direccional son esenciales para minimizar las interferencias y maximizar la velocidad de transmisión de datos.
Especificaciones técnicas y mecánicas
| Elemento de parámetro | Detalles de la especificación |
|---|---|
| Número de modelo | MNL-PAT-627-NF-SISO |
| Rango de frecuencia | 698-960 / 1710-2700 MHz |
| Polarización | Vertical |
| Ganar | ≥7 dBi (hasta 8 dBi nominales) |
| Ancho de haz horizontal | 75° |
| Ancho de haz vertical | 65° |
| Relación adelante-atrás | ≥10 dB |
| VSWR | ≤1,5 |
| PIM (dBc a 2*2W) | ≤-150 dBc |
| Impedancia nominal | 50 ohmios |
| Potencia máxima | 50 W |
| Tipo de conector | N-Mujer |
Preguntas frecuentes
- P1: ¿Cuáles son las principales aplicaciones de esta antena de panel direccional?
- A: Esta antena está diseñada específicamente para Soluciones para Edificios (IBS) Su patrón direccional lo hace ideal para montaje en pared, permitiendo cubrir pasillos largos, grandes vestíbulos o áreas específicas donde la señal debe concentrarse en una dirección.
- P2: ¿Por qué es importante la clasificación PIM de -150 dBc para las antenas de interior?
- A: Bajo Intermodulación pasiva (PIM) Garantiza que la antena no genere ruido que pueda interferir con otras señales. Esto es fundamental para mantener una alta calidad de voz y velocidades de datos óptimas en las modernas redes celulares multifrecuencia.
- P3: ¿Cómo influye la relación delantero-trasero en el rendimiento?
- A: Con una proporción de ≥10 dB La antena reduce eficazmente la fuga de señal detrás de la pared de montaje, asegurando que la mayor parte de la potencia se dirija hacia los usuarios y reduciendo la interferencia con los sistemas adyacentes.
- P4: ¿Esta antena es compatible con redes 4G LTE y redes más antiguas?
- A: Sí, el rango de frecuencia de 698-2700 MHz Proporciona cobertura total para 2G, 3G y todas las bandas 4G LTE globales, lo que lo convierte en un componente muy versátil para instalaciones multioperador.
- P5: ¿Es difícil el proceso de instalación de esta antena de montaje en pared?
- A: En absoluto. Su diseño ligero y perfil delgado permite una fácil instalación en superficies de pared estándar mediante un soporte sencillo. El estándar N-Mujer El conector garantiza la compatibilidad con la mayoría de los cables de radiofrecuencia profesionales.

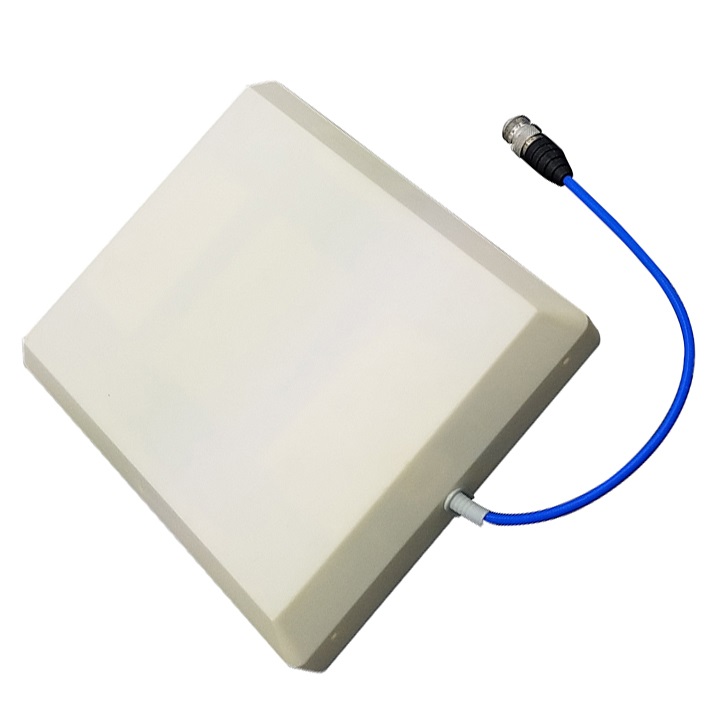

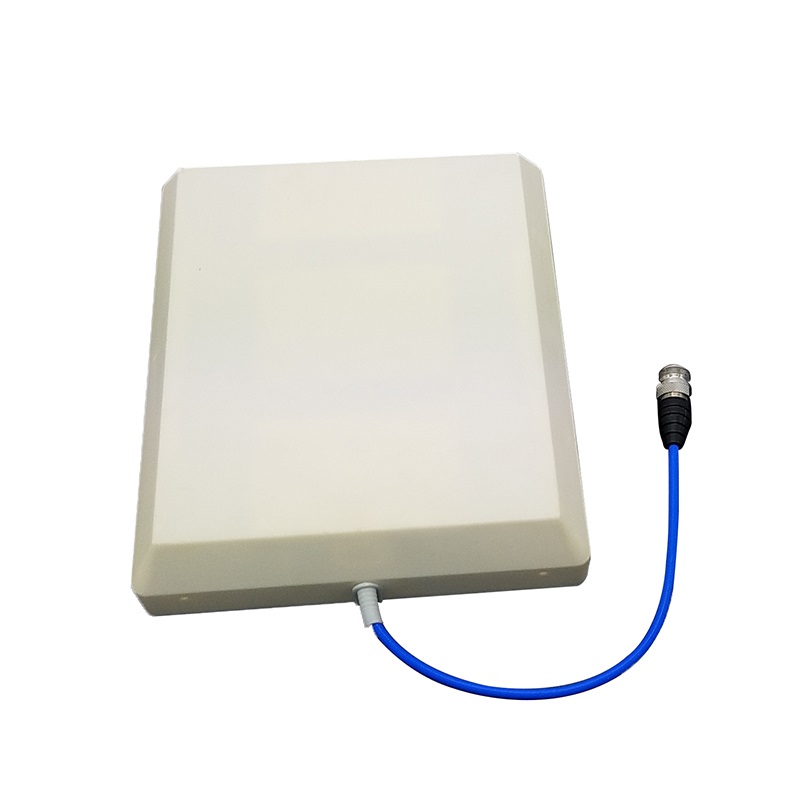

Imagen de productos
