600-3800MHz 3 way reactive power splitter

Divisor de potencia de 3 vías de buen rendimiento 4310F

Buen rendimiento reactivo El divisor de potencia tiene una amplia banda de frecuencia de 600-3800 MHz, ampliamente utilizada en el mercado 5G. Presenta un bajo valor de PIM, baja pérdida de inserción y baja ROE.

Nº de artículo.:
MPS-638-03-4F-160
Producto De Origen:
China
Marca:
Maniron
Puerto De Envío:
Shanghai/Ningbo/Shenzhen
Color:
Grey

Consulta ahora

Detalles De Productos

Descripción general y características del producto

El Divisor de potencia reactiva de 3 vías de 600-3800 MHz Es un componente de alto rendimiento diseñado para soluciones avanzadas de construcción (IBS). Utilizando un proceso de diseño único en placas de microcinta, ofrece un rendimiento excepcional. -160 dBc PIM bajo clasificación y un rango de frecuencia ultra amplio que cubre ambos Bandas de seguridad pública y 5G NR Este divisor divide eficientemente una única señal de entrada en tres salidas iguales con una pérdida de inserción ultrabaja, lo que lo hace ideal para la cobertura de redes 2G/3G/4G/5G de alta capacidad tanto en interiores como en exteriores.

Especificaciones técnicas y mecánicas

Elemento de parámetro	Detalles de la especificación
Rango de frecuencia (MHz)	600 - 3800 MHz
Número de puerto de entrada/salida	1 puerto de entrada / 3 puertos de salida
Pérdida de división (dB)	4,8 dB
Pérdida de inserción (PI)	≤ 0,6 dB
VSWR	≤1,4 a 600-960 MHz \| 1,3 a 960-2700 MHz \| 1,4 a 2700-3800 MHz
3er PIM (dBc)	≤ -160 dBc a 2*43 dBm (698-2700 MHz)
Potencia de entrada total	300W CW
Impedancia	50 ohmios
Rango de temperatura	-30°C a +65°C
Tipo de conector	4.3-10 Femenino
Color y grado IP	Gris, IP65
Humedad relativa	5% - 95%

Preguntas frecuentes (P&A)

P1: ¿Qué bandas de frecuencia admite este divisor de potencia de 3 vías?: A: Este divisor reactivo cubre un rango ultra amplio de 600 MHz a 3800 MHz, lo que lo hace totalmente compatible con las bandas 2G, 3G, 4G LTE y las últimas bandas 5G NR, así como con las redes de seguridad pública.
P2: ¿Por qué es importante la baja clasificación PIM de -160 dBc para las redes 5G?: A: La baja intermodulación pasiva (PIM) es crucial en las redes 5G y de alta capacidad. Un valor de ≤ -160 dBc evita que la interferencia interna genere ruido, lo que garantiza un mayor rendimiento de datos y conexiones más estables para los usuarios móviles.
P3: ¿Este producto es apto para uso en exteriores?: R: Sí, cuenta con una carcasa con clasificación IP65 y puede funcionar en temperaturas de -30 °C a +65 °C, lo que proporciona un rendimiento fiable tanto para sistemas de antenas distribuidas (DAS) en interiores como para instalaciones de estaciones base en exteriores.
P4: ¿Qué ventajas ofrece el uso de conectores hembra 4.3-10 frente a los conectores estándar?: A: Los conectores 4.3-10 son el estándar moderno para aplicaciones de baja intermodulación pasiva (PIM). Son más pequeños que los conectores DIN de 7/16 y ofrecen una estabilidad mecánica y un contacto eléctrico superiores, lo que ayuda a mantener un bajo rendimiento de PIM a largo plazo.
P5: ¿Cómo afecta la "pérdida de señal dividida" a la señal en los 3 puertos de salida?: A: En un divisor de tres vías, la señal se divide por igual. La pérdida teórica de división es de 4,8 dB por puerto. Nuestro diseño minimiza la pérdida de inserción adicional (IL) (≤0,6 dB), lo que garantiza que cada puerto de salida reciba la máxima energía de señal posible.

Dibujo Mecánico

Good performance 3 way Power Splitter Divider 4310F

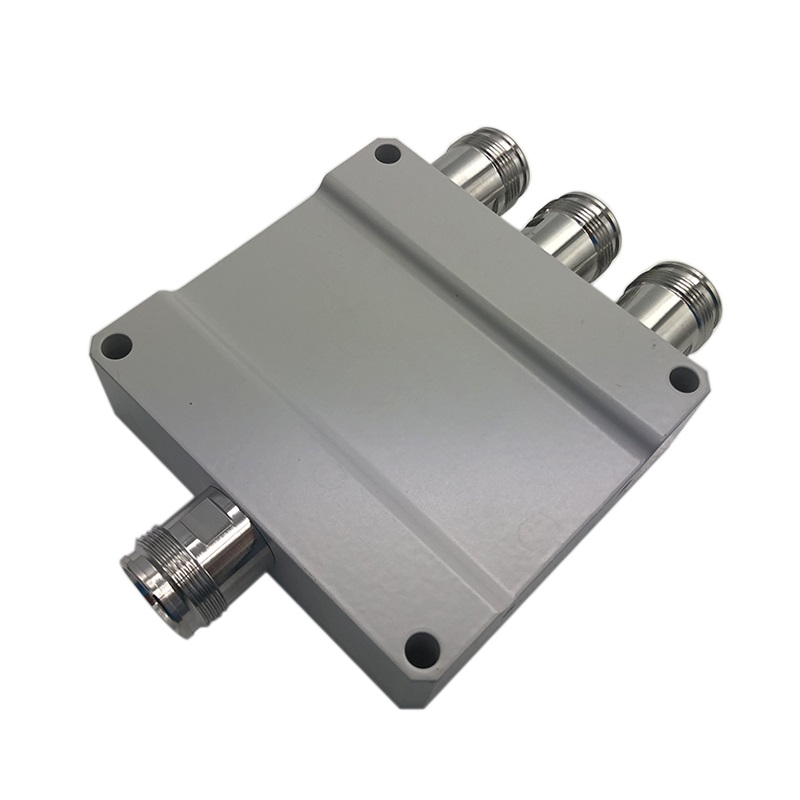

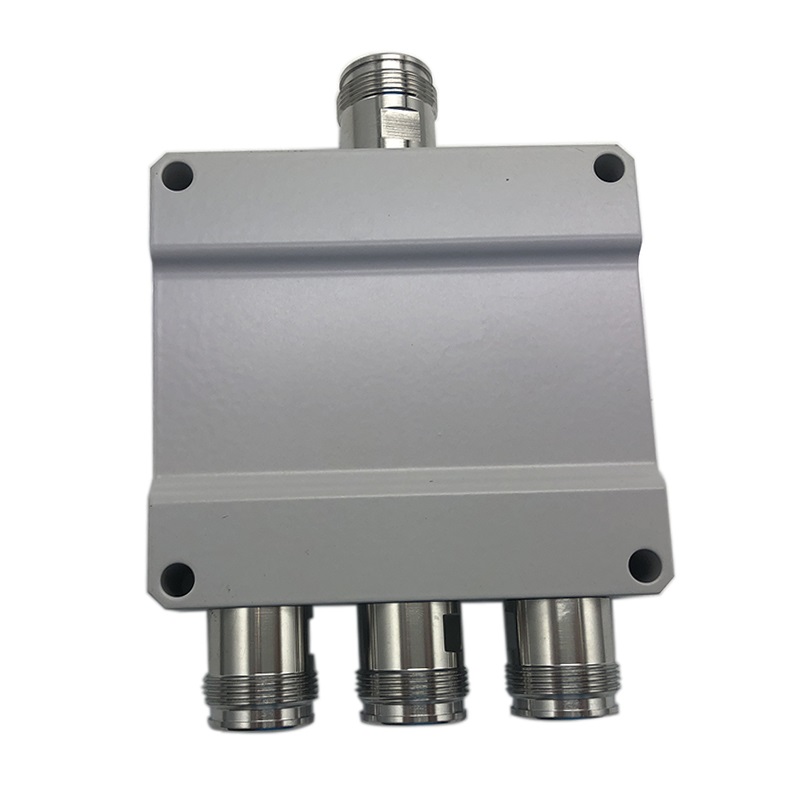

Imágenes del producto

600-3800MHz 3 way reactive power splitter
