Descripción general y características del producto

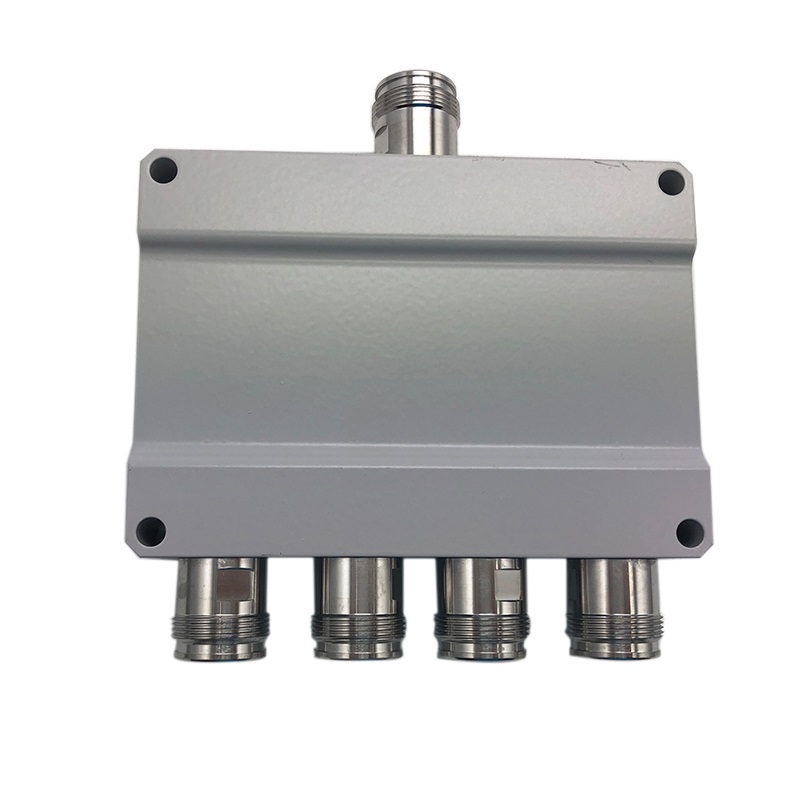

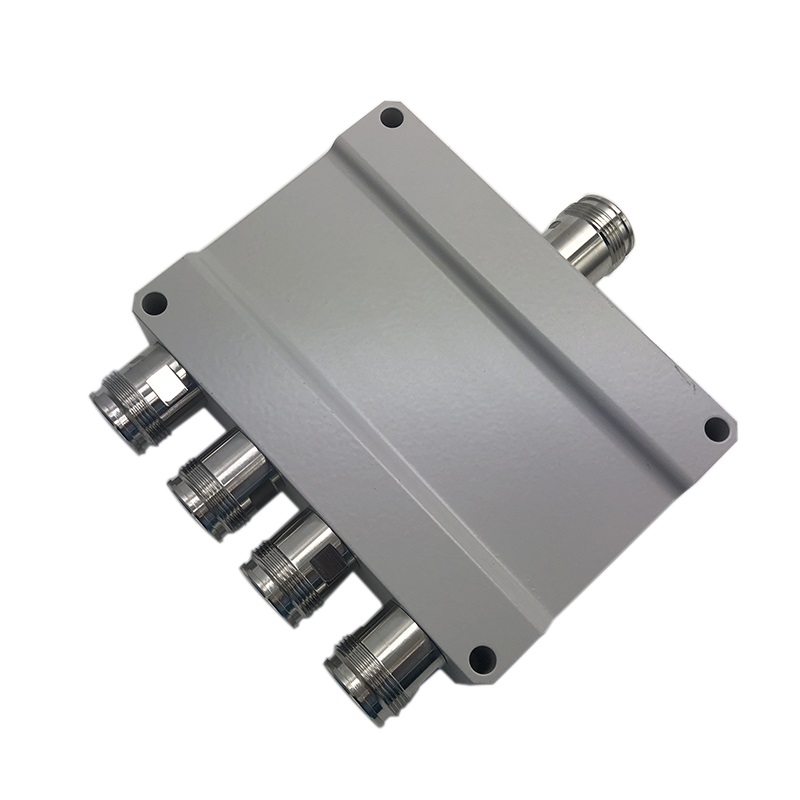

El Divisor de potencia reactiva de 4 vías de 600-3800 MHz es un componente de alto rendimiento diseñado para IBS (Soluciones para Edificios) modernas. Con un diseño único que logra un PIM extra bajo de -160 dBc , proporciona una cobertura sin interrupciones en 2G, 3G, 4G LTE y específicamente bandas 5G NR Este divisor es esencial para distribuir la potencia de RF desde una sola entrada a cuatro salidas con una pérdida mínima, y cuenta con una robustez IP65 vivienda y 4.3-10 Femenino Conectores para satisfacer las demandas de alta capacidad tanto de las redes de seguridad pública como de las redes de telecomunicaciones comerciales.
- Cobertura de banda ultraancha: Rango de 600 a 3800 MHz, con soporte completo para 5G y bandas de seguridad pública.
- PIM extra bajo: Un nivel de ruido ≤ -160 dBc a 2*43 dBm garantiza una transmisión de señal sin interferencias.
- Manejo de alta potencia: Admite una potencia de entrada total de hasta 300 W CW.
- Durabilidad ambiental: Con clasificación IP65 para su uso tanto en interiores como en exteriores en diversos climas.
Especificaciones técnicas y mecánicas
| Elemento de parámetro | Detalles de la especificación |
|---|---|
| Rango de frecuencia (MHz) | 600 - 3800 MHz |
| Número de puerto de entrada/salida | 1 puerto de entrada / 4 puertos de salida |
| Pérdida de división (dB) | 6,0 dB |
| Pérdida de inserción (PI) | ≤ 0,9 dB |
| VSWR | ≤1,5 a 600-960 MHz | 1,35 a 960-2700 MHz | 1,4 a 2700-3800 MHz |
| 3er PIM (dBc) | ≤ -160 dBc a 2*43 dBm (698-2700 MHz) |
| Potencia de entrada total | 300W CW |
| Impedancia | 50 ohmios |
| Temperatura de funcionamiento | -30°C a +65°C |
| Tipo de conector | 4.3-10 Femenino |
| Color y grado IP | Gris, IP65 |
| Humedad relativa | 5% - 95% |
Preguntas frecuentes (P&A)
- P1: ¿Este divisor de 4 vías es compatible con las nuevas bandas de frecuencia 5G?
- R: Sí. Con un rango de frecuencia ultra amplio de 600-3800 MHz, cubre completamente las bandas críticas 5G Sub-6GHz (como n77 y n78), así como las frecuencias heredadas 2G/3G/4G y de seguridad pública.
- P2: ¿Por qué es importante la clasificación PIM de -160 dBc para las soluciones para interiores de edificios (IBS)?
- A: En entornos interiores de alta densidad, la intermodulación pasiva (PIM) puede generar interferencias significativas que reducen la velocidad de transmisión de datos. Una clasificación de ≤ -160 dBc garantiza que el divisor proporcione una ruta de señal "limpia", maximizando la capacidad de la red y el rendimiento del usuario.
- P3: ¿Puedo instalar este divisor de potencia en un entorno exterior?
- R: Por supuesto. Cuenta con una carcasa con clasificación IP65 y una tolerancia a la temperatura de -30 °C a +65 °C, lo que la hace lo suficientemente resistente para estaciones base en exteriores, azoteas y entornos húmedos.
- P4: ¿Cuáles son las ventajas de utilizar conectores hembra 4.3-10?
- A: Los conectores 4.3-10 están diseñados específicamente para aplicaciones de baja intermodulación pasiva (PIM). Son más compactos que los conectores DIN 7/16 anteriores y proporcionan un contacto eléctrico más estable, lo cual es esencial para mantener el rendimiento de la PIM a lo largo del tiempo.
- P5: ¿Cuál es la diferencia entre "pérdida por división" y "pérdida por inserción"?
- A: La pérdida por división (6 dB) es la pérdida teórica que se produce al dividir la señal en cuatro trayectorias iguales. La pérdida por inserción (≤ 0,9 dB) es la energía real que se pierde debido a los componentes internos del divisor. Nuestro diseño minimiza la pérdida por inserción para garantizar la máxima transmisión de señal a sus antenas.
Dibujo Mecánico
