Descripción general del producto
El Divisor de potencia Wilkinson de baja modulación de fase (PIM) de 600-6000 MHz La serie es una solución de próxima generación diseñada específicamente para el 5G NR y Sub-6GHz mercado. Con una alta estabilidad -153 dBc PIM bajo Clasificación, este divisor garantiza una transmisión de señal limpia con mínima interferencia. Su diseño de banda ultraancha cubre todas las principales bandas de telecomunicaciones globales, incluidas 5G, LTE y Wi-Fi 6E. Con una carcasa compacta y 4.3-10 Femenino Gracias a sus conectores, ofrece un excelente aislamiento y un rendimiento óptimo en cuanto a la pérdida de retorno, lo que la convierte en una opción ideal para soluciones de alta capacidad para interiores (IBS) e infraestructuras inalámbricas exteriores exigentes.
Especificaciones técnicas y mecánicas
| Elemento de parámetro | Detalles de la especificación |
|---|---|
| Rango de frecuencia | 600 - 6000 MHz (Sub-6GHz) |
| Número de puerto de salida | 2 / 3 / 4 vías (Diseño Wilkinson) |
| Pérdida de inserción (PI) | ≤ 1,8 dB (sin incluir la pérdida por división) |
| Aislamiento | ≥ 18 dB |
| VSWR | ≤ 1,45 |
| Intermodulación pasiva (PIM) | ≤ -153 dBc a 2 x 43 dBm |
| Manejo de potencia promedio | 50 vatios |
| Tipo de conector / Impedancia | 4.3-10 hembra / 50 ohmios |
| Calificación ambiental | Uso interior y exterior IP65 |
NOTA: Todas las especificaciones técnicas se pueden personalizar según sus necesidades. Ofrecemos una gama completa de divisores de potencia con diversas opciones de conectores, incluyendo N, SMA y 4.3-10.
Nuestros servicios profesionales
- Soporte técnico completo para componentes pasivos de banda ancha 5G de 600-6000 MHz.
- Fabricación OEM y ODM especializada en diseños de microcinta y Wilkinson de baja intermodulación pasiva (PIM).
- Soporte de ingeniería especializado las 24 horas del día, los 7 días de la semana, para proyectos de infraestructura globales.
- Control de calidad superior que garantiza un rendimiento constante en entornos exteriores extremos.
Preguntas frecuentes
- P1: ¿Cuáles son las ventajas de un divisor de potencia Wilkinson sobre un divisor reactivo?
- A: A Divisor de potencia Wilkinson Utiliza resistencias internas para proporcionar un alto aislamiento entre los puertos de salida. Esto garantiza que, si una antena se daña o se desconecta, los demás puertos de salida no se vean afectados por la reflexión, manteniendo así la estabilidad del sistema.
- P2: ¿Por qué es importante el rango de frecuencias de 600 MHz a 6000 MHz para 5G?
- A: Este rango cubre lo crítico Sub-6 GHz espectro. La banda de 600 MHz es esencial para la cobertura 5G de área amplia, mientras que las bandas de 3,5 GHz y 6 GHz son vitales para el alto rendimiento de datos y las aplicaciones Wi-Fi 6E.
- P3: ¿Cómo afecta una clasificación PIM de -153 dBc a la calidad de la red?
- A: Intermodulación pasiva (PIM) Puede degradar gravemente el rendimiento de la red 5G al generar ruido en el enlace ascendente. Un bajo índice PIM de -153 dBc garantiza una interferencia mínima, lo que permite mayores velocidades de datos y una mejor experiencia de usuario.
- P4: ¿Es el conector 4.3-10 una mejor opción para 5G que el tipo N?
- A: Sí, el Conector 4.3-10 Está diseñado para la era 5G. Es más pequeño y ligero que los conectores tipo N, admite implementaciones de alta densidad y proporciona un rendimiento PIM más estable independientemente de la aplicación de torque.

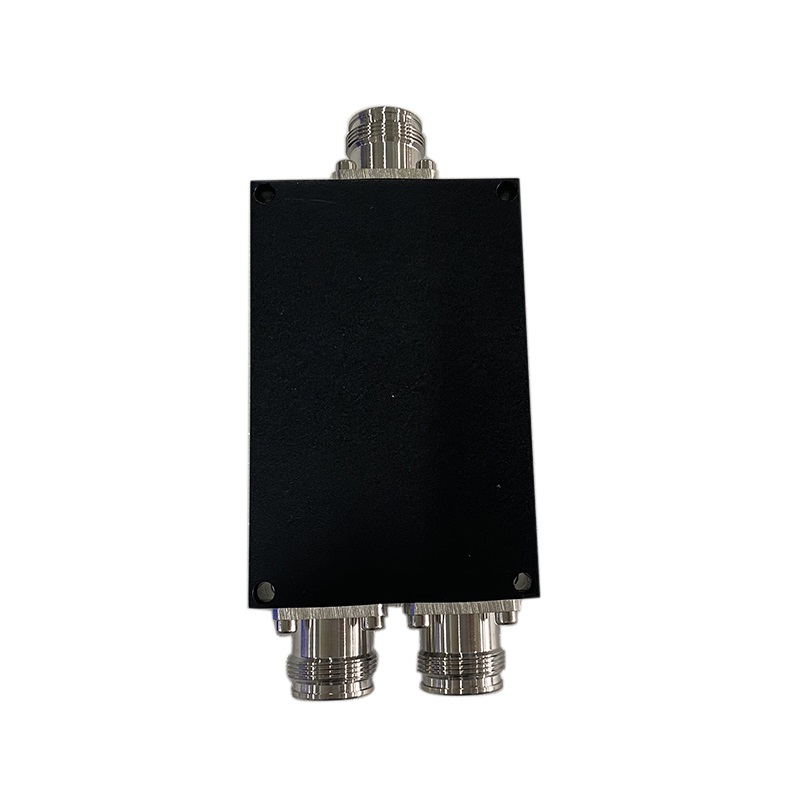

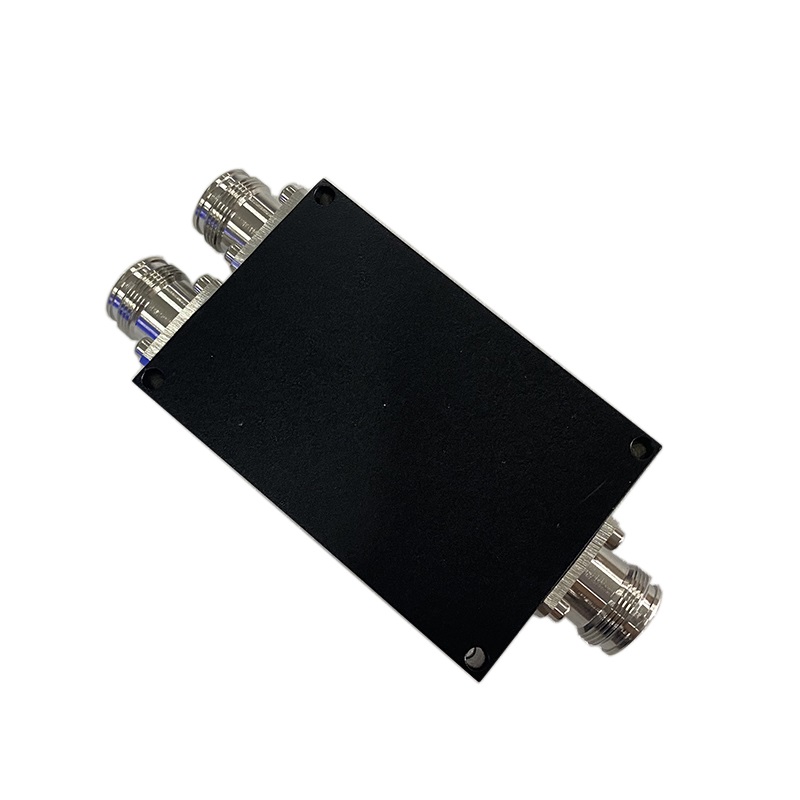

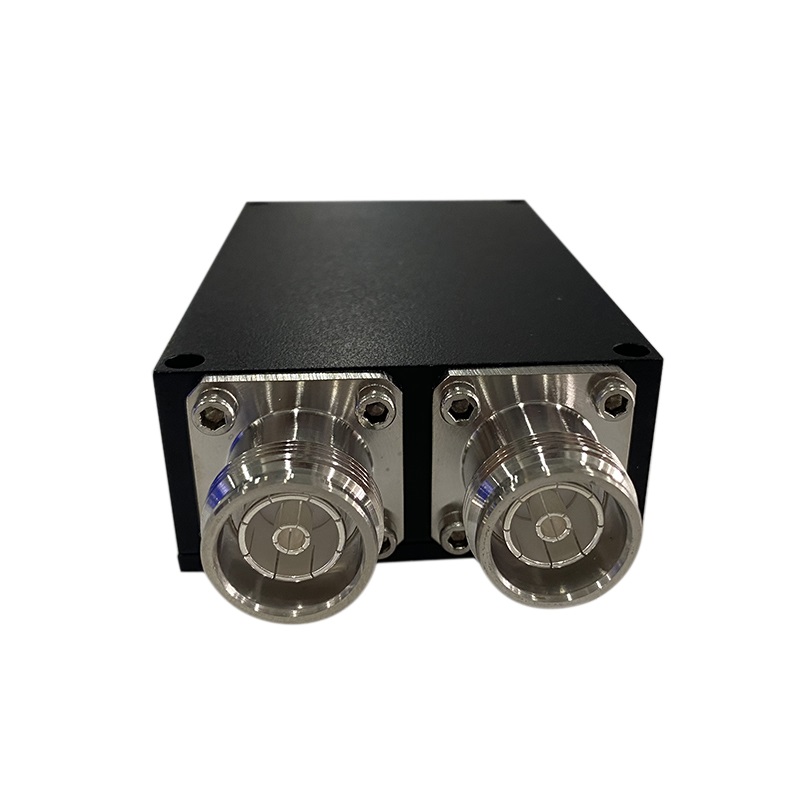

Imágenes del producto
