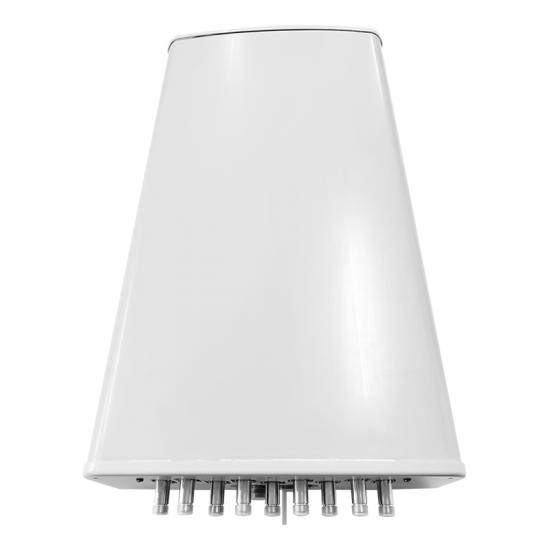

Antena RET de doble polarización de 8 puertos, 2300-2400 MHz, 13 dBi

Rango de frecuencia

23 00- 24 00

Rango de inclinación vertical eléctrica (°)

2-12

Precisión de inclinación hacia abajo (°)

±1.0

Calibración y parámetros eléctricos

Grado de acoplamiento del puerto de calibración a los puertos de radiación (dB)

-26±2

Desviación máxima de amplitud desde el puerto de calibración hasta los puertos de radiación (dB)

≤0,9

Desviación máxima de fase desde el puerto de calibración hasta los puertos de radiación (°)

≤7

Relación de onda estacionaria de voltaje (VSWR) en los puertos de calibración y radiación

≤1,50

Capacidad media de manejo de potencia (W)

≥80

Aislamiento entre puertos radiantes copolarizados (dB)

Con una inclinación hacia abajo de 2-6°

≥25

Con una inclinación hacia abajo de 7-12°

≥25

Aislamiento entre puertos radiantes con polarización cruzada (dB)

Con una inclinación hacia abajo de 2-6°

≥25

Con una inclinación hacia abajo de 7-12°

≥25

Parámetros de radiación

Viga unitaria

Ancho de haz horizontal de media potencia (°)

65±10

Ganancia del haz del elemento (dBi)

≥ 13

Caída de potencia en el borde a ±60° (dB)

12±3

Ancho de haz vertical de media potencia (°)

≥ 15

Relación de polarización cruzada (axial, dB)

≥15

Relación de polarización cruzada (rango de ±60°, dB)

≥8

Relación adelante-atrás (dB)

≥23

Supresión del lóbulo lateral superior (dB)

≤-1 6

Haz de transmisión

Ganancia del haz de transmisión (dBi)

≥1 3

Relación de potencia en el sector ±32,5° (%)

72±7

Relación de potencia en el sector ±60° (%)

≥90

Caída de potencia del borde del haz ±60° (dB)

12±3

Ancho de haz vertical de media potencia (°)

≥4,5

Fuerza Relación adelante-atrás (dB)

≥25

Supresión del lóbulo lateral superior (dB)

≤-1 6

Rayo de negocios

Ganancia del haz de servicio a 0° (dBi)

≥ 19

Ancho de haz de media potencia horizontal a 0° (°)

≤25

Nivel del lóbulo lateral horizontal a 0° (dB)

≤-1 3.5

Ganancia del haz de servicio a ±60° (dBi)

≥17

Ancho de haz de media potencia horizontal a ±60° (°)

≤25

Nivel del lóbulo lateral horizontal a ±60° (dB)

≤-3

Relación de polarización cruzada a 0° (axial, dB)

≥20

Relación frontal-posterior a 0° (dB)

≥28

Tipo de conector

9*NK hembra o 9*4.3-10 hembra

Ubicación del conector

Abajo

Dimensiones (mm)

750*398*141

Peso (kg)

15 (excluyendo corchetes)

Material del radomo

PVC

Color del radomo

Gris

Temperatura de funcionamiento (°C)

-40 a +70

Humedad de funcionamiento (%)

5-95

Resistencia al viento (m/s)

60

Solicitud

Exterior

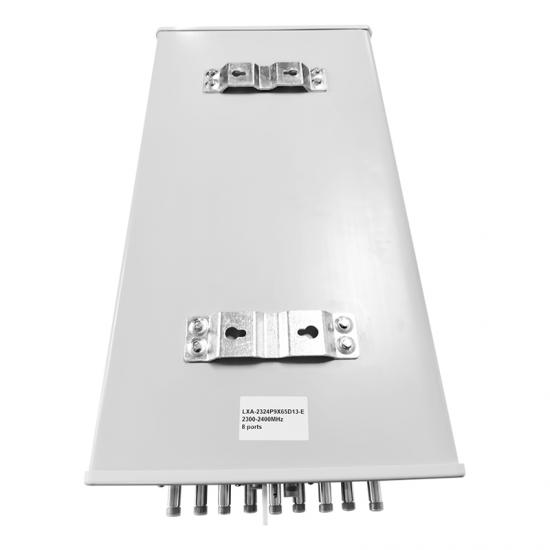

Método de montaje

Montaje en poste (diámetro del poste: ∅42-∅115 mm)

Propiedades RET

Tipo RET

RET integrado

Protocolos RET

AISG 2.0/3GPP

Rango de voltaje de entrada (v)

10-30 CC

Consumo de energía (w)

＜ 0,6 (cuando el motor no funciona, 12 V)

＜ 5 （cuando el motor está funcionando, 12 V）

＜ 10 (cuando el motor se está iniciando o apagando, 12 V)

Tiempo de ajuste (rango completo) (s)

Típico 50 (normalmente, depende del tipo de antena)

Conector ret.

Conector de 2*8 pines según IEC 60130-9

Daisy chan entrada: masculino/Daisy chan salida: femenino

Asignación de pines según Aisg

1

2

3

4

5

6

7

8

No utilizado

No utilizado

RS-485B

No utilizado

RS-485A

corriente continua

Retorno de CC

No utilizado

Protección contra rayos (KA)

8(8/20 μs )
