Descripción general del producto
El MNF-1820-155-N es un producto de alto rendimiento Filtro de RF de doble banda de 200 W Diseñado para proporcionar una selectividad y un aislamiento superiores en las modernas redes 2G/3G/4G y 5G. Diseñado específicamente para la 1885-1915 MHz y 2010-2025 MHz rangos de frecuencia, efectivamente y mitiga la interferencia mejorando la selectividad de entrada de los receptores y aumentando el aislamiento entre transmisores montados muy cerca. Con un IP67 clasificación de resistencia a la intemperie y ultra baja Intermodulación pasiva (-155 dBc) Este filtro es una solución ideal tanto para sistemas interiores de alta capacidad como para entornos de estaciones base exteriores exigentes.
Especificaciones técnicas y mecánicas
| Elemento de parámetro | Detalles de la especificación |
|---|---|
| Número de modelo | MNF-1820-155-N |
| Rango de banda de paso | 1885-1915 MHz y 2010-2025 MHz |
| Pérdida de inserción | ≤ 1,2 dB |
| VSWR | ≤ 1,30 |
| Intermodulación pasiva (PIM) | ≤ -155 dBc a 2 x 43 dBm |
| Manejo de potencia promedio | 200 W |
| Impedancia | 50 ohmios |
| Tipo de conector | N-Femenino (Estándar) |
| Dimensiones | 333 * 310 * 82 mm (sin incluir soportes) |
| Calificación ambiental | Uso interior y exterior IP67 |
NOTA: Las bandas de frecuencia y las especificaciones de atenuación de banda de rechazo se pueden personalizar completamente según los requisitos específicos del proyecto. Nuestro equipo de ingeniería puede proporcionar soluciones para diversos niveles de potencia y tipos de conectores.
Nuestros servicios profesionales
- Diseño de filtros de RF personalizados para escenarios complejos de coubicación de múltiples operadores.
- Fabricación OEM y ODM centrada en la alta fiabilidad y el bajo rendimiento PIM.
- Soporte técnico 24/7 para análisis de interferencias de red e ingeniería de soluciones.
- Prototipado rápido y pruebas de control de calidad rigurosas que garantizan el cumplimiento de los estándares globales de telecomunicaciones.
Preguntas frecuentes
- P1: ¿Cómo ayuda este filtro cuando las antenas están montadas muy cerca unas de otras?
- A: Cuando las antenas están ubicadas en el mismo lugar, las señales de un transmisor pueden desensibilizar al receptor cercano. Filtro de RF de 200 W Proporciona un alto rechazo fuera de banda, "limpiando" eficazmente la señal y proporcionando el aislamiento necesario para evitar la diafonía y el ruido del sistema.
- P2: ¿Qué importancia tiene la clasificación IP67 para este modelo?
- A: El Clasificación IP67 Garantiza que el filtro sea completamente hermético al polvo y pueda soportar la inmersión en agua hasta 1 metro de profundidad. Esto lo hace perfecto para instalaciones en azoteas exteriores donde está expuesto a fuertes lluvias, humedad y polvo.
- P3: ¿Puede este filtro soportar la alta potencia de las estaciones base 5G?
- A: Sí, con un 200 vatios Con una capacidad de manejo de potencia promedio, está diseñado para gestionar los altos niveles de energía que se encuentran en las macroestaciones base y los nodos DAS de alta potencia sin degradación térmica.
- P4: ¿Mejora el rendimiento de los datos el bajo nivel de PIM de -155 dBc?
- A: Absolutamente. Intermodulación pasiva (PIM) Genera ruido de fondo que interfiere con la señal de enlace ascendente. Al mantener la modulación de intermodulación pasiva (PIM) en ≤ -155 dBc, el filtro garantiza una mayor relación señal-ruido (SNR), lo que se traduce directamente en conexiones más estables y un mayor rendimiento de datos para los usuarios móviles.

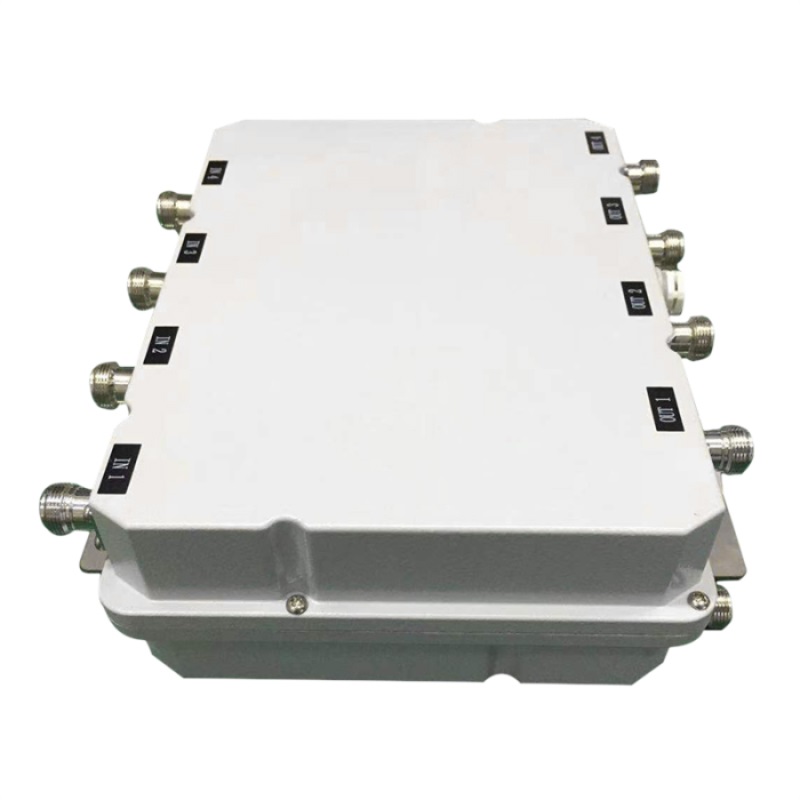

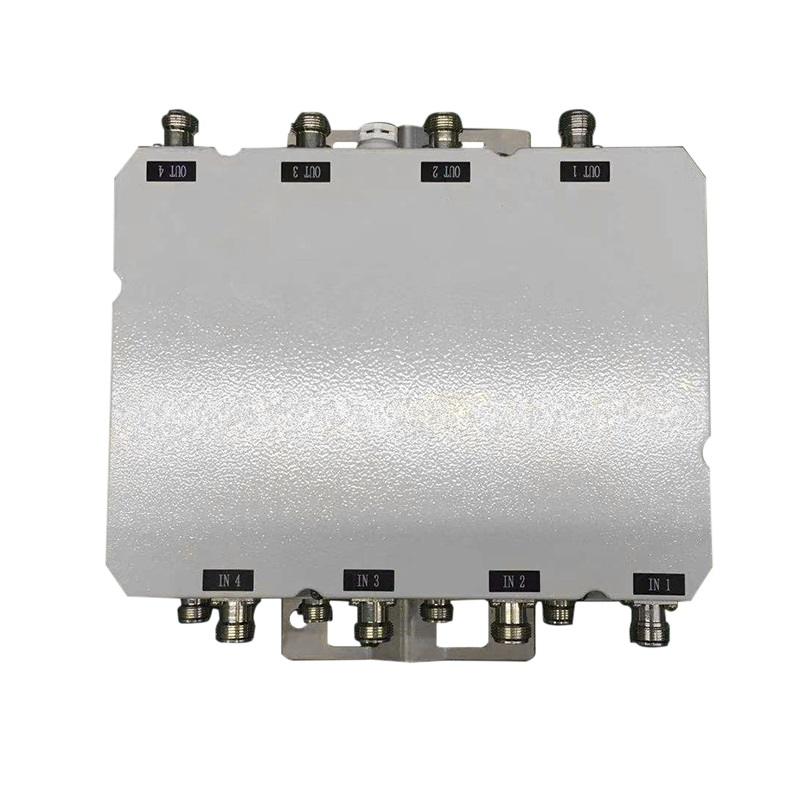

Imágenes mecánicas
