Nombre del producto

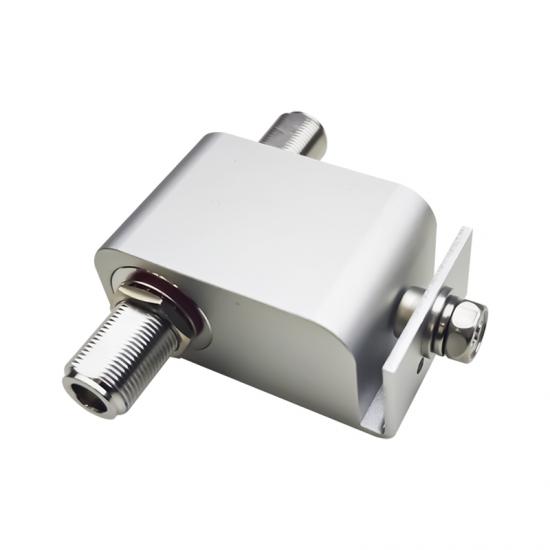

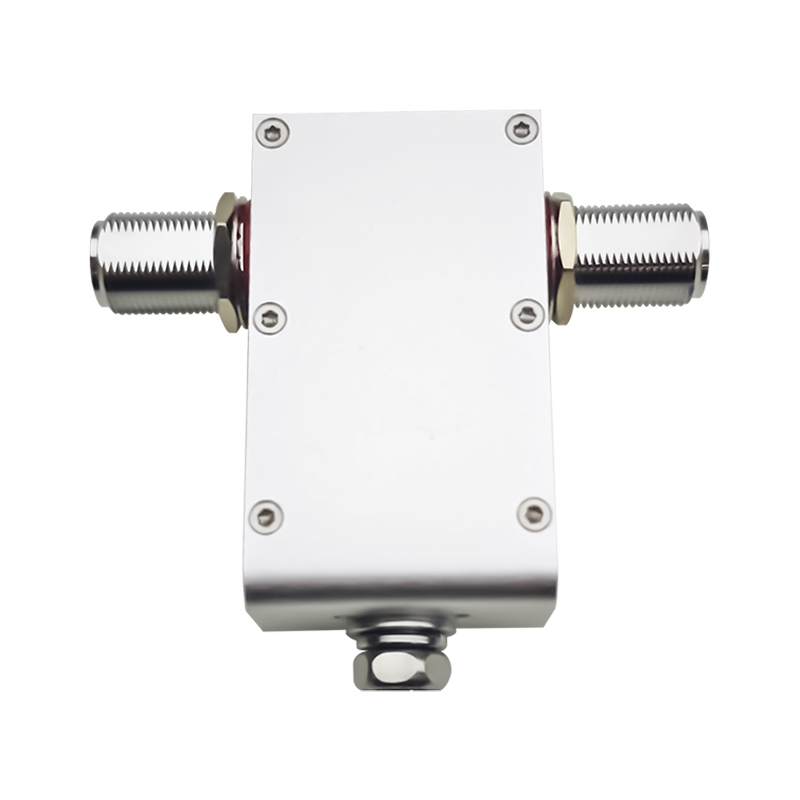

Pararrayos de 800-2500 MHz
Características del producto
◆ Cobertura 2G/3G/4G/LTE
◆ Baja ROE
◆Elemento del tubo de gas de fácil reemplazo
◆Capacidad de múltiples golpes
Es un protector contra sobretensiones diseñado para dispositivos coaxiales de antena y sistemas de recepción/transmisión que no se ven afectados por sobretensiones causadas por rayos, sobretensiones inducidas y descargas estáticas. Tiene una amplia frecuencia y se puede personalizar según los requisitos del cliente.
Especificaciones técnicas y mecánicas
|
Tensión nominal de trabajo (Un)
|
5 VCC |
|
Tensión máxima de funcionamiento continuo (Uc) |
6 VCC |
|
Corriente nominal |
DC-4A |
|
Corriente de sobretensión nominal (In) (8/20 μs) |
20 KA |
|
Corriente de sobretensión máxima (Imax) (8/20 μs) |
30 KA |
|
Tiempo de respuesta (Ta) |
≤25 ns |
|
Potencia de entrada, CW
|
300 vatios
|
|
ROE
|
≤1,2
|
|
Clasificación de protección de voltaje (VPR) (8/20 μs a 20 kA)
|
≤15 V
|
|
Clasificación de protección de voltaje (VPR) (1,2/50 μs a 4 kV)
|
≤10 V
|
|
Energía específica (E) (1,2/50 μs a 4 kV)
|
2.8J
|
|
Impedancia
|
50 Ω
|
|
Pérdida de inserción
|
≤0,2 dB
|
|
Rango de frecuencia
|
0,8-2,6 GHz
|
|
Resistencia en serie
|
0,5 Ω ± 20 %
|
|
Resistencia de aislamiento |
≥1 KΩ
|
Dibujo:
