Descripción general del producto
El MHC-727-21-DF-160 es un acoplador híbrido especializado de 2 entradas y 1 salida diseñado para la combinación de señales de alto rendimiento en SII y DAS infraestructuras. Operando en todo el 790-2690 MHz rango, permite la fusión eficiente de dos fuentes de señal independientes con un aislamiento de puerto superior y una interferencia mínima. Cuenta con una clasificación PIM ultrabaja de ≤-160 dBc , alta potencia Conectores DIN 7/16 y un IP65 Con una carcasa robusta, este acoplador es un componente esencial para sistemas multiportadora que requieren fiabilidad a largo plazo tanto en interiores como en exteriores.
Especificaciones técnicas y mecánicas
| Elemento de parámetro | Detalles de la especificación |
|---|---|
| Número de modelo | MHC-727-21-DF-160 |
| Rango de frecuencia | 790-2690 MHz |
| Enganche | ≤ 3,2 ± 0,5 dB |
| Pérdida de inserción | ≤ 0,5 dB |
| Aislamiento de puertos | ≥ 23 dB |
| VSWR | ≤ 1,3 |
| 3er PIM (dBc a 2*43dBm) | ≤ -160 dBc |
| Potencia media | 150 W (cada puerto) |
| Impedancia nominal | 50 ohmios |
| Tipo de conector | 3 * 7/16 DIN-Hembra |
| Temperatura de funcionamiento | -35°C a +65°C |
| Calificación ambiental | Para interiores y exteriores (IP65) |
| Dimensiones | 200 x 200 x 103 mm |
| Humedad relativa | 5%-95% |
Preguntas frecuentes
- P1: ¿Por qué se utiliza un acoplador híbrido de 2 entradas y 1 salida en lugar de un divisor de potencia estándar?
- A: A diferencia de un divisor de potencia, un Acoplador híbrido 2x1 Proporciona un alto grado de aislamiento entre los dos puertos de entrada. Esto evita la reflexión de la señal y las interferencias entre diferentes fuentes de señal (como dos estaciones base separadas), lo que garantiza que ambos transmisores funcionen de forma segura y eficiente.
- P2: ¿Qué significa la clasificación PIM de -160 dBc? ¿Para la calidad de mi red?
- A: A Clasificación PIM de -160 dBc Esto indica una intermodulación pasiva extremadamente baja. En redes LTE y 5G de alto tráfico, una baja PIM es fundamental para mantener una alta relación señal-ruido (SNR), lo que repercute directamente en la velocidad de los datos móviles y la claridad de las llamadas de voz.
- P3: ¿Cuánta potencia se pierde realmente al combinar señales a través de este acoplador?
- A: En un acoplador híbrido 2x1, existe una característica inherente. pérdida de acoplamiento de 3 dB porque la potencia se divide entre el puerto de salida y la terminación interna. Sin embargo, nuestro modelo presenta una disipación muy baja. pérdida de inserción de ≤0,5 dB , lo que garantiza la máxima eficiencia de la señal más allá de la pérdida de división teórica.
- P4: ¿Es el conector DIN hembra adecuado para aplicaciones de alta potencia?
- A: Sí. El Conector DIN 7/16 Es el estándar de la industria para sistemas de RF de alta potencia. Su gran superficie de contacto proporciona una excelente disipación de calor y un rendimiento estable con baja intermodulación pasiva (PIM), incluso al manejar la potencia promedio de 150 W por puerto de este dispositivo.
- P5: ¿Puedo instalar este acoplador en una azotea o en una zona costera?
- A: Absolutamente. Con un Clasificación medioambiental IP65 Con un amplio rango de temperatura de funcionamiento de -35 °C a +65 °C, este acoplador está diseñado para soportar condiciones exteriores adversas, incluyendo polvo, humedad y fluctuaciones de temperatura.
Dibujo Mecánico

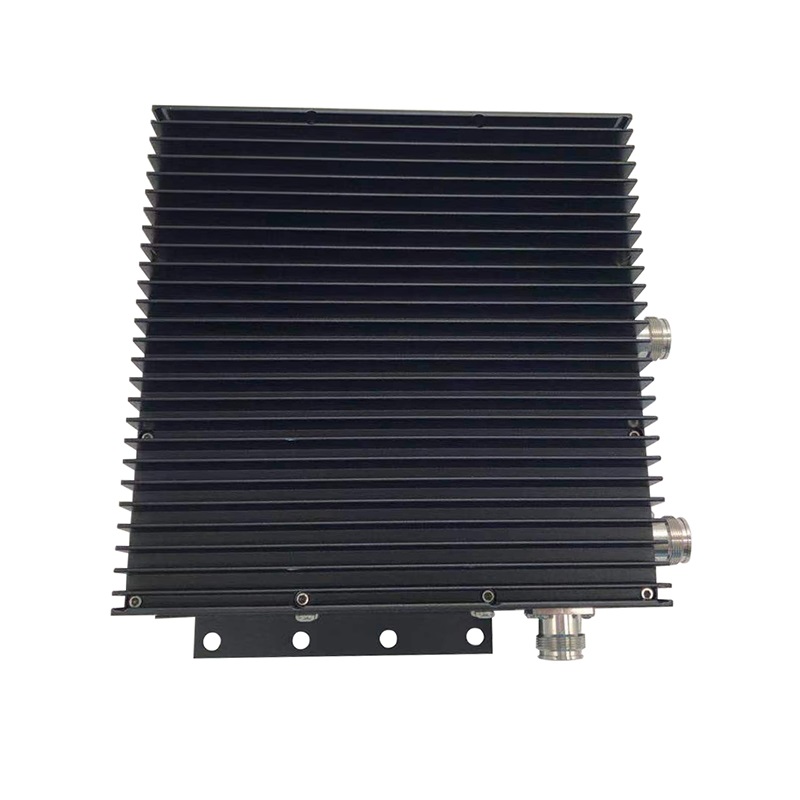

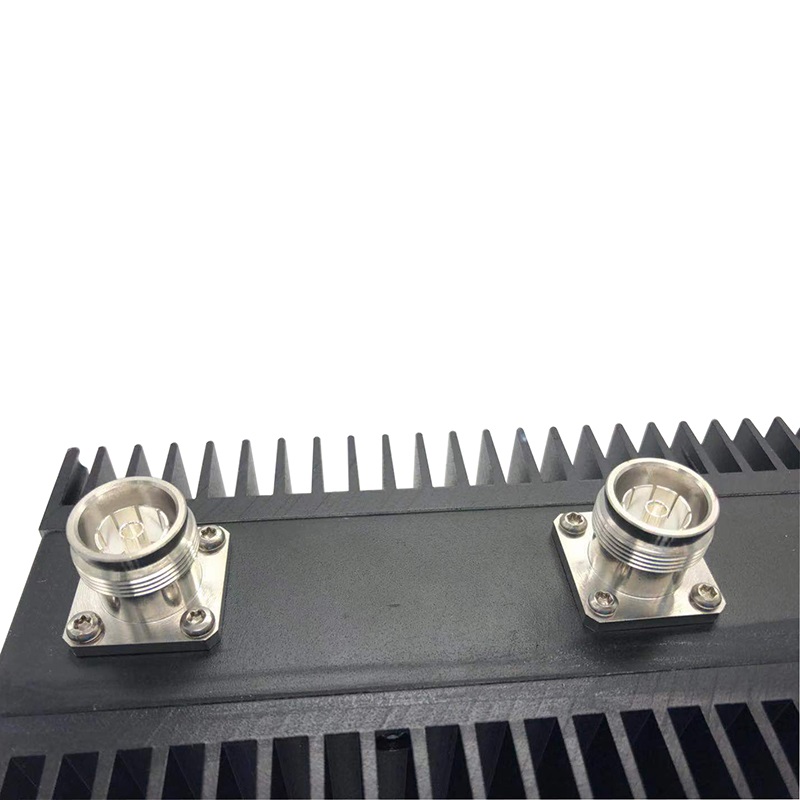

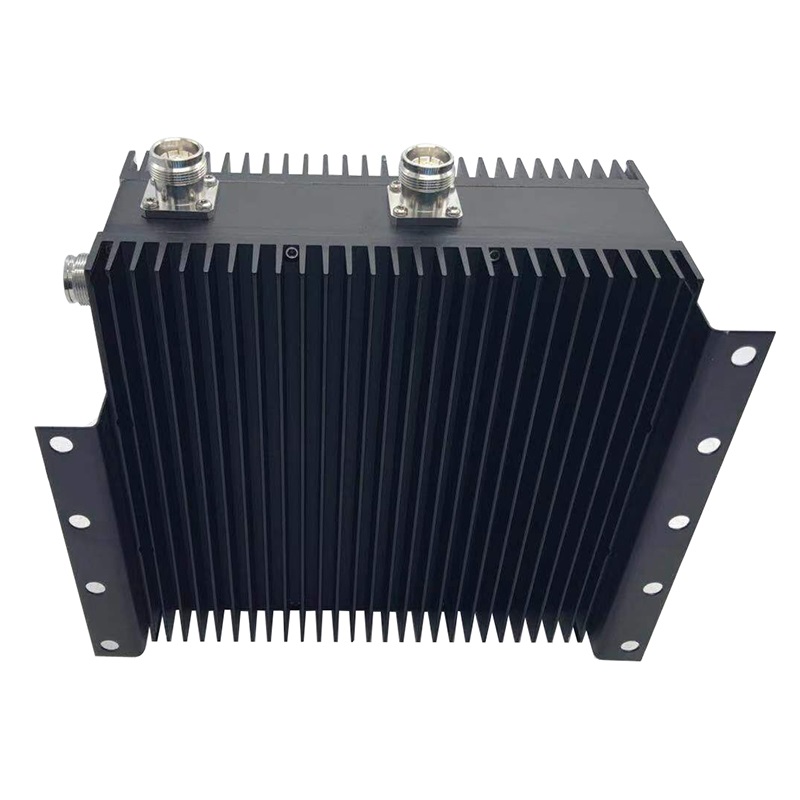

Imágenes de detalles del producto
