Descripción general y características del producto
El MDL-10-727-160-NEXM es de alta precisión Carga de terminación de baja PIM de 10 W Diseñado específicamente para entornos de telecomunicaciones de alta densidad. Opera dentro del 617-2700 MHz rango de frecuencia, ofrece una clasificación de intermodulación pasiva (PIM) excepcional de -160 dBc Equipado con lo moderno NEX 10-masculino Este conector de carga ficticia proporciona una solución robusta, compacta y de baja interferencia para la terminación de puertos RF no utilizados en infraestructuras DAS, de celdas pequeñas y 5G.
Especificaciones técnicas y mecánicas
| Elemento de parámetro | Detalles de la especificación |
|---|---|
| Número de modelo | MDL-10-727-160-NEXM |
| Rango de frecuencia | 617 - 2700 MHz |
| VSWR | ≤ 1,25 |
| Potencia media | 10 vatios |
| Impedancia | 50 ohmios |
| PIM (3er orden) | ≤ -160 dBc a 2x37 dBm |
| Tipo de conector | NEX 10-masculino |
| Color | Negro |
| Temperatura de funcionamiento | -30°C a +65°C |
| Tamaño (mm) | ø30 * 80 mm (sin incluir el conector) |
Preguntas frecuentes (P&A)
- P1: ¿Cuál es la principal ventaja del conector NEX 10 en esta carga de RF?
- A: El conector NEX 10 está diseñado para aplicaciones compactas de celdas pequeñas. Ofrece una excelente estabilidad PIM y es significativamente más pequeño que los conectores tradicionales de 7/16 DIN o 4.3-10, lo que permite una mayor densidad en los equipos de telecomunicaciones modernos.
- P2: ¿Por qué es necesario un PIM bajo de -160 dBc para una carga de 10 W?
- A: Incluso a niveles de potencia bajos, como 10 W, la intermodulación pasiva (PIM) puede generar interferencias que degradan el rendimiento de la red. Una clasificación de -160 dBc garantiza que la carga de terminación permanezca "invisible" para el sistema, preservando la calidad y el rendimiento de la señal.
- P3: ¿Esta carga de terminación puede soportar la frecuencia de 600 MHz (Banda 71)?
- R: Sí, cubre el rango de 617-2700 MHz, que incluye específicamente el espectro de 600 MHz utilizado en los despliegues de 5G y LTE, lo que proporciona un soporte esencial para la cobertura de banda baja.
- P4: ¿Esta carga de 10 W es adecuada para uso en exteriores?
- A: Con un rango de temperatura de funcionamiento de -30 °C a +65 °C y un robusto acabado negro, está diseñado para ser duradero. Sin embargo, para la exposición directa a la lluvia en exteriores, recomendamos asegurarse de que la interfaz del conector esté correctamente sellada contra la intemperie.
- P5: ¿Cómo beneficia el tamaño de esta carga a la integración del sistema?
- A: Con unas dimensiones de tan solo ø30 * 80 mm, su tamaño compacto permite a los ingenieros terminar puertos en espacios reducidos, como dentro de pequeños gabinetes de celdas o racks de cabecera DAS densos, donde las cargas estándar de alta potencia serían demasiado voluminosas.

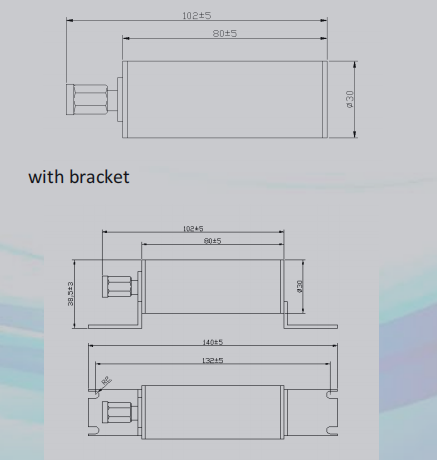

Dibujo Mecánico
